Smart Flexible Thin Film Drucksensor ZD10-100 für Gesundheit
Beschreibung

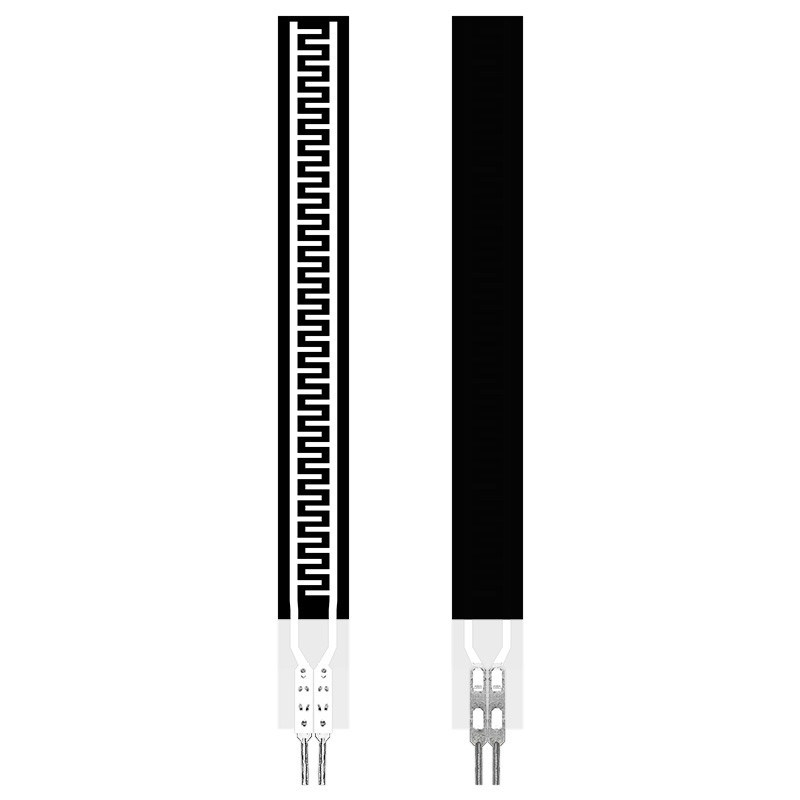

Der flexible Dünnschichtdrucksensor ZD10-100 ist eine neue Art von Sensor mit unabhängigen geistigen Eigentumsrechten der flexiblen Drucksensorik.Es ist auf einem flexiblen, dünnen Material mit starker Haftung gedruckt., Biegebeständigkeit und hohe Empfindlichkeit von flexiblen funktionalen Nanomaterialien, um eine hohe Empfindlichkeit der Druckerkennung zu erreichen.
Der flexible Filmdrucksensor ist ein Widerstandssensor. Der Ausgangswiderstand sinkt mit zunehmendem Druck auf die Sensoroberfläche.Der Druck kann durch ein spezifisches Druckwiderstandsverhältnis gemessen werden.
ZD10-100 wird hauptsächlich für den Nachweis von kleinem Druck in einem bestimmten Bereich verwendet.mit einer Breite von mehr als 20 mm,. Kann in Smart Home, Consumer Electronics, Automotive Electronics und anderen Bereichen weit verbreitet werden
Eigenschaften
Ø Ultradünn, mit einer Dicke von weniger als 0,3 mm
Ø Flexibles wasserdichtes Paket
Ø Biegewiderstand
Ø Schnelle Reaktion
Ø Langlebigkeit, mehr als eine Million Mal gepresst
Ø Das Ausgangssignal ist leicht zu erkennen
Ø Anpassungsfähige Produktlänge, -größe, -verpackung usw.
Ø Die Sensorbereichsparameter können angepasst werden
Leistungsindex
| Modell |
ZD10-100 |
| Reichweite |
0 bis 500 g |
| Stärke |
≤ 0,3 mm |
| Abmessung |
Siehe Spezifikation und Größenbeschreibung |
| Reaktionsstelle1 |
≤ 50 g |
| Wiederholbarkeit |
± 5% (z. B. 50% geladen) |
| Kohärenz2 |
±15% ((Liste desselben Modells) |
| Hysterese |
+10% (RF+ - RF-) /RF+ |
| Haltbarkeit |
>Eine Million Mal |
| Erster Widerstand |
> 10MΩ (nicht geladen) |
| Reaktionszeit |
< 1 ms |
| Wiederholungszeit |
< 15 ms |
| Prüfspannung |
Typischer DC-Wert 3,3 V |
| Betriebstemperatur |
-20 °C bis 60 °C |
| EWI |
Keine Produkte |
| ESD |
Unempfindlichkeit |
Datenbezugsblatt
| Modell |
Druck/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Widerstand/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
Anmerkung: Die Kurve im Symbol basiert auf Daten, die unter bestimmten Bedingungen gemessen wurden.Die tatsächlichen Daten sollten nach der Installation gemäß der spezifischen Anwendung geprüft werden..
Referenzkreis
Anweisungen
- ZD10-100 flexibler Drucksensor ist eine nichtpolare Komponente, es gibt keine Richtungen in der Schaltung;
- Bei der Verwendung ist die druckempfindliche Zone des Sensors auf eine feste, flache Oberfläche zu legen.in einem "Reaktionszustand", wenn kein Druck bestehtIn diesem Zustand kann der Sensorausgangswiderstand immer noch auf Druckveränderungen reagieren, und die entsprechende Beziehung ist nicht mehr für das Referenzdatenblatt anwendbar.
- Wenn sowohl die Tragfläche als auch die Oberfläche, auf der die Kraft ausgeübt wird, starre als auch harte Oberflächen sind und die Berührungsfläche größer ist als die Sensorgröße (Sensorempfindlichkeitsfläche 52 mm*10 mm),aufgrund der Struktur des Sensors, kann die Druckreaktion gering und instabil sein. An der Mitte des empfindlichen Bereichs muss ein rundes, weiches Gummipad angebracht werden, dessen Durchmesser etwas kleiner ist als der empfindliche Bereich,und die Fläche sollte mehr als 60% der Fläche des empfindlichen Bereichs betragen.;
- Sie können das Sensor mit doppelseitigem Klebeband an der Stützfläche befestigen. Achten Sie darauf, dass die Stützfläche vor dem Einfügen sauber und ordentlich ist.Es wird empfohlen, doppelseitiges Klebeband der Marke 3M zu verwenden.• individuell angepasste Dienstleistungen anbieten;
- Nachdem der Sensor belastet ist und den Druck aufrechterhalten hat, wird der Ausgangswiderstandswert im Laufe der Zeit leicht verschoben, normalerweise innerhalb von 5%. Dieser Fehler kann durch die Methode der Timing-Kalibrierung reduziert werden.Bei der Kalibrierung, ist die Wartezeit nach dem Druck anwenden mit der Wartezeit in tatsächlichen Anwendungen übereinstimmend. Da der Kraftzustand des Sensors in verschiedenen Anwendungsszenarien unterschiedlich ist,Es wird empfohlen, dass der Anwender den Sensor nach dem tatsächlichen Anwendungsszenario anordnet und die Driftparameter selbst prüft..
Ankündigungen
- Bei der Verwendung des Sensors sollte versucht werden, die empfangene Last gleichmäßig zu halten und den direkten Kontakt scharfer Gegenstände mit dem Sensor zu vermeiden.
- Eine Verwendung über die Reichweite reduziert die Leistung des Sensors oder zerstört ihn sogar.
- Das Sensorterminal besteht aus Kupfer und Zinn, und das Blei kann je nach Bedarf geschweißt werden.Es wird empfohlen, dass sie 300°C nicht überschreitet., und die Kontaktzeit darf 1 Sekunde nicht überschreiten, um zu verhindern, dass das Filmsubstrat bei hoher Temperatur schmilzt und verformt.
