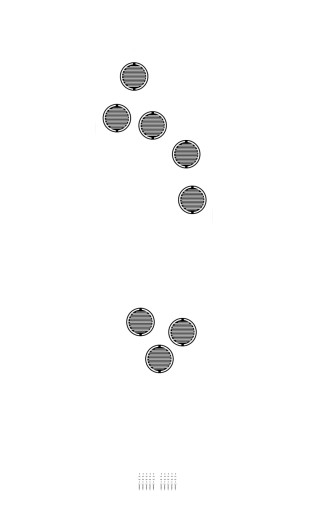

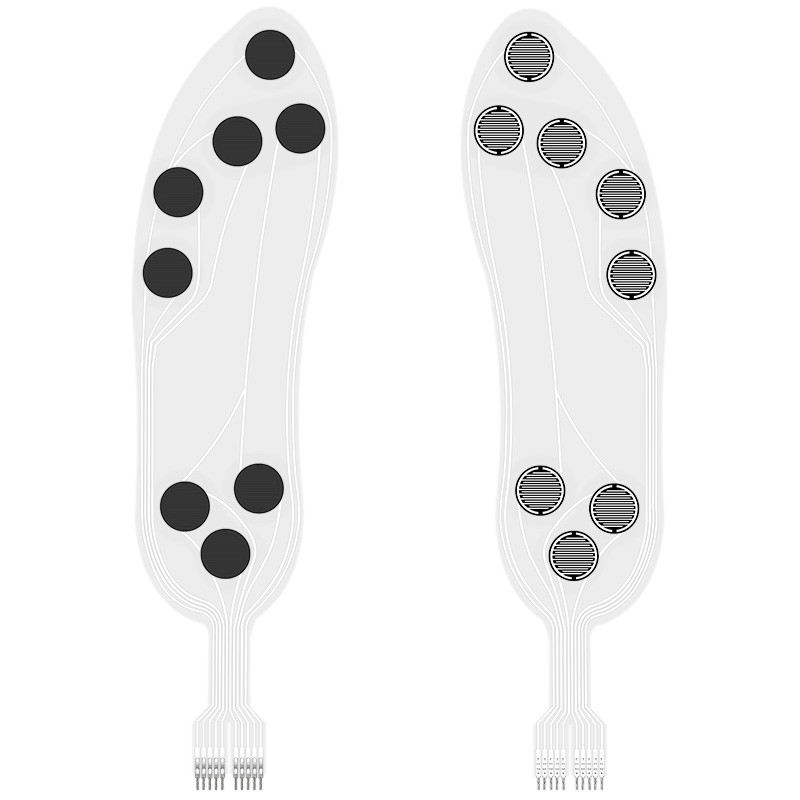

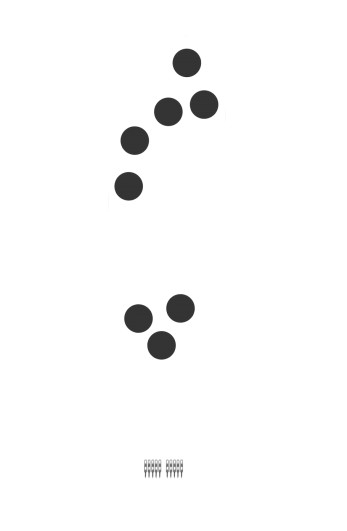

OEM ZNX-01 0,3 mm flexibler Drucksensor für Smart Insole

1. Der flexible Dünnfilm-Drucksensor ZNX-01 ist eine unpolare Komponente, es gibt keine Richtungsabhängigkeit im Stromkreis；Bitte platzieren Sie bei der Verwendung die druckempfindliche Zone des Sensors auf einer festen, ebenen Oberfläche. Die Verwendung des Sensors auf einer gekrümmten oder unregelmäßigen Oberfläche führt dazu, dass der Sensor anfänglich leitfähig ist, d. h. sich in einem "Reaktions"-Zustand befindet, wenn kein Druck vorhanden ist; in diesem Zustand kann der Ausgangswiderstand des Sensors immer noch auf Druckänderungen reagieren, und die entsprechende Beziehung gilt nicht mehr für das Referenzdatenblatt;

2. Wenn die Auflagefläche und die Kraftaufbringungsfläche beide steife und harte Oberflächen sind und die Kontaktfläche größer als die empfindliche Fläche des Sensors ist, kann die Druckreaktion aufgrund der eigenen Struktur des Sensors gering und instabil sein. Ein runder Weichgummipuffer muss in der Mitte der empfindlichen Fläche angebracht werden, der Durchmesser ist etwas kleiner als die empfindliche Fläche, und die Fläche sollte größer als 60 % der Fläche der empfindlichen Fläche sein;

3. Sie können doppelseitiges Klebeband verwenden, um den Sensor auf der Auflagefläche zu befestigen. Achten Sie darauf, dass die Auflagefläche vor dem Aufkleben sauber und ordentlich ist. Es wird empfohlen, doppelseitiges Klebeband der Marke 3M zu verwenden; bieten Sie kundenspezifische Dienstleistungen an;

4. Nachdem der Sensor belastet wurde und den Druck aufrechterhält, driftet der Ausgangswiderstandswert im Laufe der Zeit leicht, in der Regel innerhalb von 5 %. Dieser Fehler kann durch die Methode der zeitgesteuerten Kalibrierung reduziert werden. Bei der Kalibrierung ist die Wartezeit nach dem Aufbringen des Drucks mit der Wartezeit in den tatsächlichen Anwendungen identisch. Da sich der Kraftzustand des Sensors in verschiedenen Anwendungsszenarien unterscheidet, wird dem Benutzer empfohlen, den Sensor entsprechend dem tatsächlichen Anwendungsszenario anzuordnen und die Driftparameter selbst zu testen.


Ankündigungen

• Versuchen Sie bei der Verwendung des Sensors, die empfangene Last gleichmäßig zu verteilen und direkten Kontakt mit dem Sensor durch scharfe Gegenstände zu vermeiden;
• Die Verwendung außerhalb des Bereichs verringert die Leistung des Sensors oder zerstört ihn sogar;
• Der Sensoranschluss besteht aus Kupfer und verzinntem Material, und die Leitung kann je nach Bedarf geschweißt werden. Es ist zu beachten, dass die Löttemperatur nicht zu hoch sein sollte, es wird empfohlen, dass sie 300 °C nicht überschreitet, und die Kontaktzeit sollte 1 Sekunde nicht überschreiten, um zu verhindern, dass die hohe Temperatur das Filmsubstrat schmilzt und verformt.
