Druck-Sensor des Dünnfilm-SF45-65

Produkte - Breathalyzer-Alkohol-Prüfvorrichtung

Markieren

Druck-Sensor des Dünnfilm-SF45 65
,
Druck-Sensor des Dünnfilm-5kg
,
Dünnfilmkraft-Sensor CER RoHS
Material

Ploymer
Strecke

5kg
Ertrag-Modell Type

Analoger Sensor
Funktionsspannung

3.3V
OEM/ODM

Gestützt
Email

sales@wgsensor.com
whatsapp

+8613333637163
Herkunftsort

Porzellan
Markenname

WG Sensor™
Zertifizierung

CE RoHS
Modellnummer

SF45-65
Min Bestellmenge

49pcs
Preis

1-49pcs/4.0USD ~ 50-2000pcs/3.5USD (Negotiable)
Verpackung Informationen

Geschenkbox, einzelner Karton
Lieferzeit

5-10 Arbeitstage
Zahlungsbedingungen

T/T, L/C, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit

/per-Jahr mit 1000000 PC

Druck-Sensor des Dünnfilm-SF45-65

Name: Druck-Sensor des Dünnfilm-SF45-65
Brand: WG Sensor™
SKU: SF45-65
Price: 1 USD
Availability: InStock
Rating: 4.6 (120 reviews)

button button

Preis erhalten Kontakt

Flexibler schneller Wartebesserer Sensor-besseres Leben des Dünnfilm-Druck-Sensor-SF45-65

Beschreibung

Ist flexibler Druck-Sensor des Dünnfilms SF45-65 ein neuer Typ Sensor, der flexible Druckmeßtechnologie mit unabhängigen Rechten am geistigen Eigentum einsetzt. Er wird auf den flexiblen und dünnen Materialien mit Haftvermögen, verbiegendem Widerstand und flexiblen Nano--Funktionsmaterialien der hohen Empfindlichkeit. gedruckt, damit er Hochempfindlichkeitsentdeckung des Drucks erzielen kann.

Druck-Sensor der Weichfolie SF45-65 ist ein widerstrebender Sensor. Der Ausgangswiderstand verringert sich als der Druck, der an der Oberfläche der Sensor-Zunahmen angewendet wird. Der Druck kann durch ein spezifisches Druckwiderstand-Verhältnis gemessen werden.

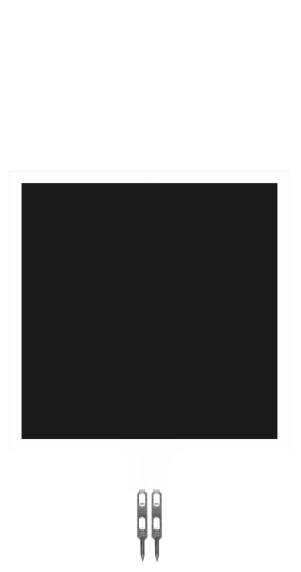

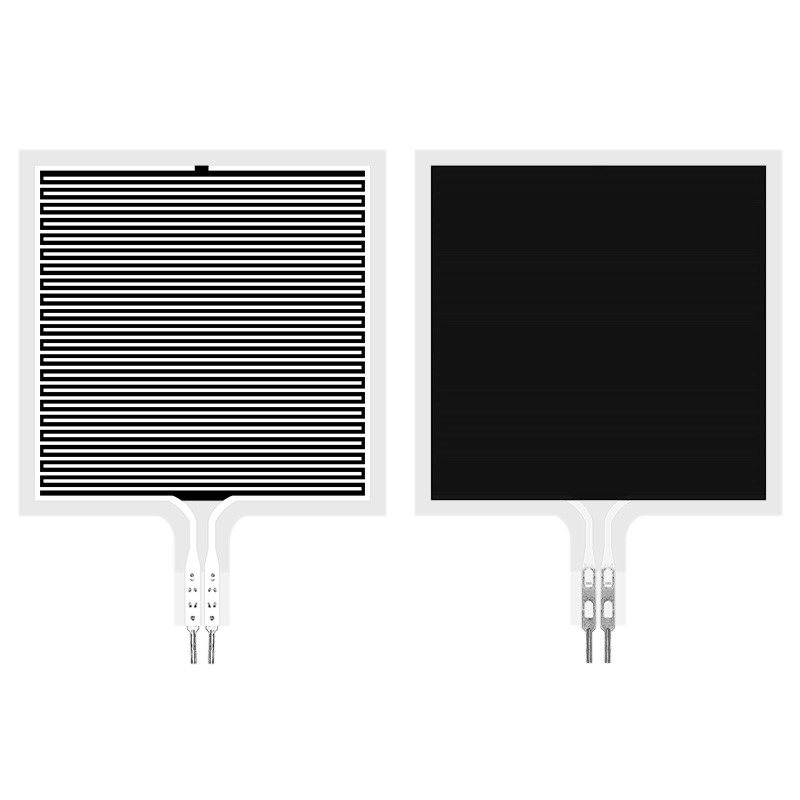

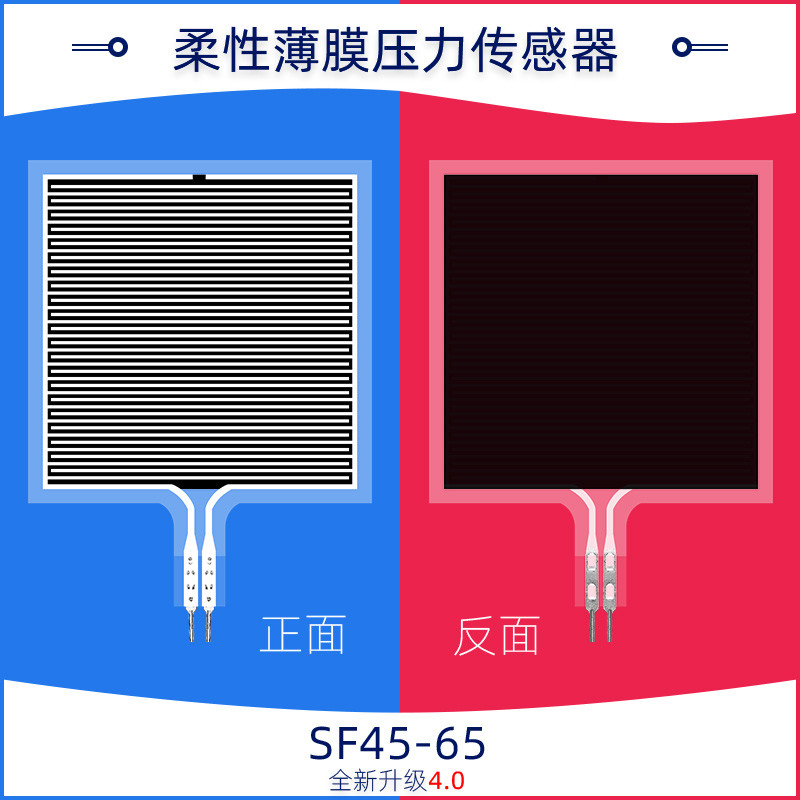

Der Druck-Sensor der Weichfolie SF45-65 ist ein Druck-Sensor mit einem quadratischen heiklen Gebiet. Das heikle Gebiet hat eine Größe von 46*46mm und kann Druck innerhalb 5kg messen. Es ist für Druckmessungsszenario auf flexiblen Oberflächen passend, und kann auf intelligentem Haus, Unterhaltungselektronik, Kfz-Elektronik, medizinischer Ausrüstung, industrieller Steuerung, intelligenten Robotern und anderen Gebieten weitverbreitet sein.

Eigenschaften

Ø ultradünn, Stärke weniger als 0.4mm

Ø-Biegefestigkeit

Schnelle Antwort Ø

Langes Leben Ø, verstrich den drückenden Test von mehr als 1 Millionmal

Ø das Ausgangssignal ist einfach zu ermitteln

Ø-Produktlänge, Größe, Stiftpaket kann besonders angefertigt werden, etc.

Ø-Sensor-Streckenparameter können besonders angefertigt werden.

Leistungs-Index

Modell	SF45-65
Strecke	0~5kg
Stärke	≤0.4mm
Maß	Sehen Sie Spezifikations- und Größenbeschreibung
Wartepunkt	≤30g
Wiederholbarkeit	±5% (50%loaded)
Übereinstimmung	±15% (sehen Sie Spezifikations- und Größenbeschreibung)
Hysterese	+10% (RF ⁺ - RF) /RF+
Haltbarkeit	> eine Millionmal
Anfangswiderstand	>10MΩ (Nicht-geladen)
Antwortzeit	<1ms
Zusammenfassungs-Zeit	<15ms
Prüfspannung	Typisches Wert DC 3.3V
Betriebstemperatur	-20℃ \| 60℃
EMS	Kein Erzeugnis
ESD	Unempfindlichkeit

Datenbezugsblatt

Modell	Druck/Kgf	0,25	0,5	0,75	1	1,5	2	2,5	3	3,5	4	4,5	5
SF45-65	resistance/KΩ	4,04	1,87	1,17	0,86	0,62	0,46	0,37	0,32	0,27	0,25	0,20	0,17

Bezugsstromkreis

Anweisungen

SF45-65flexible Dünnfilmdruck-Sensor ist eine apolare Komponente, dort ist kein Directionality im Stromkreis;

Bei der Anwendung, setzen Sie bitte die druckempfindliche Zone des Sensors auf ein Unternehmen, Planum. Unter Verwendung des Sensors auf einer gebogenen oder unregelmäßigen Oberfläche stellt den Sensor zuerst leitfähig d.h. in einem „Warte“ Zustand her, wenn es keinen Druck gibt; in diesem Zustand kann der Sensor-Ausgangswiderstand noch reagieren, um Änderungen zu drücken, und das entsprechende Verhältnis ist nicht mehr auf das Stammdatenleistungsblatt anwendbar;
Wenn die Unterstützungsoberfläche und die Kraft, die Oberfläche anwenden, steife und harte Oberflächen sind und die Kontaktfläche größer als das heikle Gebiet des Sensors ist, wegen der eigenen Struktur des Sensors, die Druckantwort ist möglicherweise klein und instabil. Eine runde Weichgummiauflage muss zur Mitte des heiklen Gebiets hinzugefügt werden, ist der Durchmesser etwas kleiner als das heikle Gebiet, und der Bereich sollte als 60% des Bereichs des heiklen Gebiets größer sein;
Sie können doppelseitiges Band benutzen, um den Sensor auf der Unterstützungsoberfläche zu reparieren. Zahlen Sie Aufmerksamkeit, dass die Unterstützungsoberfläche sauber und sauber ist, bevor sie klebt. Es wird empfohlen, um Band 3M-Marke zu benutzen doppelseitiges; erbringen Sie kundengebundene Dienstleistungen;

Mitteilungen

Wenn unter Verwendung des Sensors, versuchen Sie, die Last zu machen empfing gleichmäßig und direkten Kontakt mit dem Sensor durch scharfe Gegenstände zu vermeiden;
Über-Streckengebrauch verringert die Leistung des Sensors oder sogar zerstört den Sensor;
Der Sensor-Anschluss wird vom kupfernen und verzinnten Material hergestellt, und die Führung kann entsprechend dem Bedarf geschweißt werden. Es sollte gemerkt werden, dass die Löttemperatur nicht zu hoch sein sollte, es wird empfohlen, dass es 300°C nicht übersteigen sollte und die Kontaktzeit 1 nicht an zweiter Stelle übersteigen sollte, um die hohe Temperatur am Schmelzen und an der Verformung des Filmsubstrates zu verhindern.
