Bester flexibler Dünnschicht-Drucksensor SF45-65 Schnelle Reaktion für Multi-Feld
Beschreibung
Der flexible Dünnschicht-Drucksensor SF45-65 ist eine neue Art von Sensor, der flexible Druckmesstechnologie mit unabhängigen geistigen Eigentumsrechten verwendet. Er wird auf flexible und dünne Materialien mit starker Haftung, Biegefestigkeit und hochsensiblen, flexiblen, nano-funktionalen Materialien gedruckt, so dass er eine hochsensible Druckdetektion erreichen kann.
Der flexible Film-Drucksensor SF45-65 ist ein Widerstandssensor. Der Ausgangswiderstand verringert sich, wenn der auf die Oberfläche des Sensors ausgeübte Druck zunimmt. Der Druck kann über eine spezifische Druck-Widerstands-Beziehung gemessen werden.

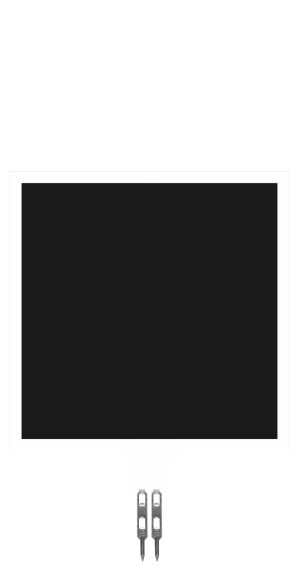

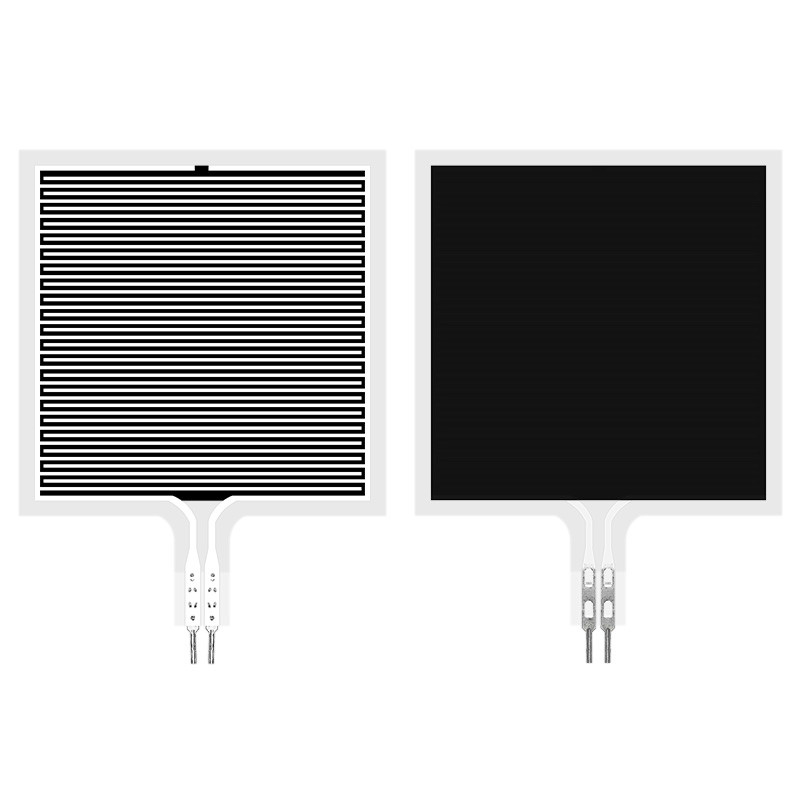

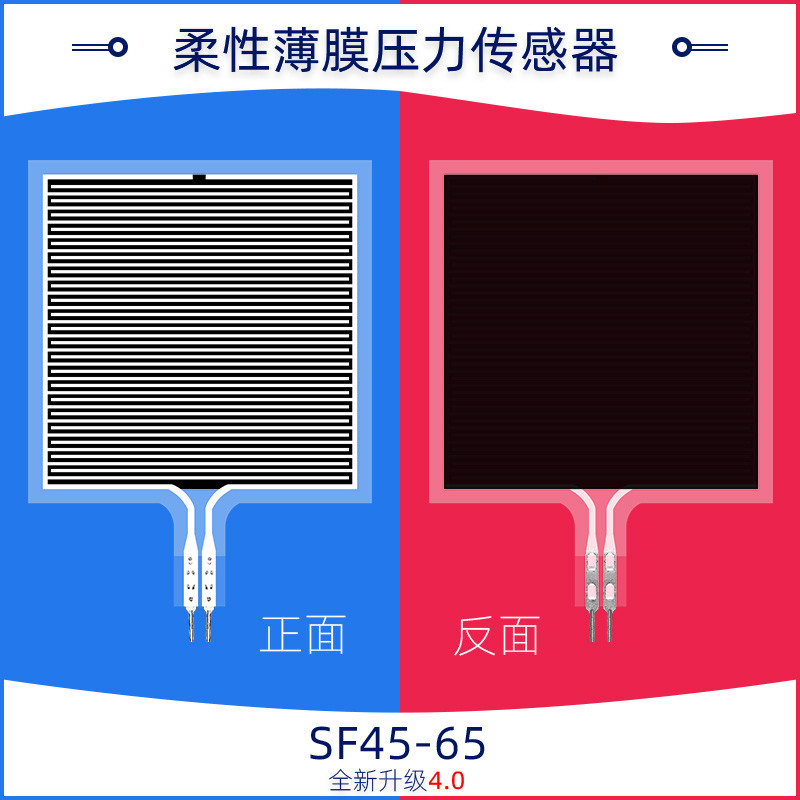

Der flexible Film-Drucksensor SF45-65 ist ein Drucksensor mit einer quadratischen aktiven Fläche. Die aktive Fläche hat eine Größe von 46*46 mm und kann einen Druck innerhalb von 5 kg messen. Er eignet sich für Druckmessszenarien auf flexiblen Oberflächen und kann in Smart Home, Unterhaltungselektronik, Automobilelektronik, medizinischen Geräten, industrieller Steuerung, intelligenten Robotern und anderen Bereichen eingesetzt werden.
Eigenschaften
Ø Ultradünn, Dicke weniger als 0,4 mm
Ø Biegefestigkeit
Ø Schnelle Reaktion
Ø Lange Lebensdauer, hat den Drucktest von mehr als 1 Million Mal bestanden
Ø Das Ausgangssignal ist leicht zu erkennen
Ø Produktlänge, -größe, Pin-Paket können angepasst werden usw.
Ø Sensorbereichsparameter können angepasst werden.
Leistungsindex
| Modell |
SF45-65 |
| Bereich |
0~5kg |
| Dicke |
≤0,4 mm |
| Abmessung |
Siehe Spezifikation und Größenbeschreibung |
| Ansprechpunkt |
≤30g |
| Wiederholbarkeit |
±5%(50% belastet) |
| Konsistenz |
±15%(Siehe Spezifikation und Größenbeschreibung) |
| Hysterese |
+10% (RF+ - RF-)/RF+ |
| Haltbarkeit |
＞Eine Million Mal |
| Anfangswiderstand |
＞10MΩ(Unbelastet) |
| Reaktionszeit |
＜1ms |
| Wiederherstellungszeit |
＜15ms |
| Testspannung |
Typischer Wert DC 3,3V |
| Betriebstemperatur |
-20℃ ~ 60℃ |
| EMI |
Keine Produktion |
| ESD |
Unempfindlichkeit |
| Modell |
Druck/Kgf |
0,25 |
0,5 |
0,75 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
| SF45-65 |
Widerstand/KΩ |
4,04 |
1,87 |
1,17 |
0,86 |
0,62 |
0,46 |
0,37 |
0,32 |
0,27 |
0,25 |
0,20 |
0,17 |
Referenzschaltung
Anweisungen
Der flexible Dünnschicht-Drucksensor SF45-65 ist eine unpolare Komponente, es gibt keine Richtungsabhängigkeit im Stromkreis；
- Bitte platzieren Sie bei der Verwendung die druckempfindliche Zone des Sensors auf einer festen, ebenen Oberfläche. Die Verwendung des Sensors auf einer gekrümmten oder unregelmäßigen Oberfläche führt dazu, dass der Sensor anfänglich leitfähig ist, d. h. sich in einem "Reaktions"-Zustand befindet, wenn kein Druck vorhanden ist; in diesem Zustand kann der Ausgangswiderstand des Sensors immer noch auf Druckänderungen reagieren, und die entsprechende Beziehung gilt nicht mehr für das Referenzdatenblatt;
- Wenn die Auflagefläche und die Kraftaufbringungsfläche beide steife und harte Oberflächen sind und die Kontaktfläche größer als die aktive Fläche des Sensors ist, kann die Druckreaktion aufgrund der eigenen Struktur des Sensors gering und instabil sein. Ein runder Weichgummipuffer muss in der Mitte der aktiven Fläche angebracht werden, der Durchmesser ist etwas kleiner als die aktive Fläche, und die Fläche sollte größer als 60 % der Fläche der aktiven Fläche sein;
- Sie können doppelseitiges Klebeband verwenden, um den Sensor auf der Auflagefläche zu befestigen. Achten Sie darauf, dass die Auflagefläche vor dem Aufkleben sauber und ordentlich ist. Es wird empfohlen, doppelseitiges Klebeband der Marke 3M zu verwenden; bieten Sie kundenspezifische Dienstleistungen an;
Ankündigungen
- Versuchen Sie bei der Verwendung des Sensors, die empfangene Last gleichmäßig zu verteilen und direkten Kontakt mit dem Sensor durch scharfe Gegenstände zu vermeiden;
- Die Verwendung außerhalb des Bereichs verringert die Leistung des Sensors oder zerstört ihn sogar;
- Der Sensoranschluss besteht aus Kupfer und verzinntem Material, und die Leitung kann je nach Bedarf geschweißt werden. Es ist zu beachten, dass die Löttemperatur nicht zu hoch sein sollte, es wird empfohlen, dass sie 300 °C nicht überschreitet, und die Kontaktzeit sollte 1 Sekunde nicht überschreiten, um zu verhindern, dass die hohe Temperatur das Filmsubstrat schmilzt und verformt.
