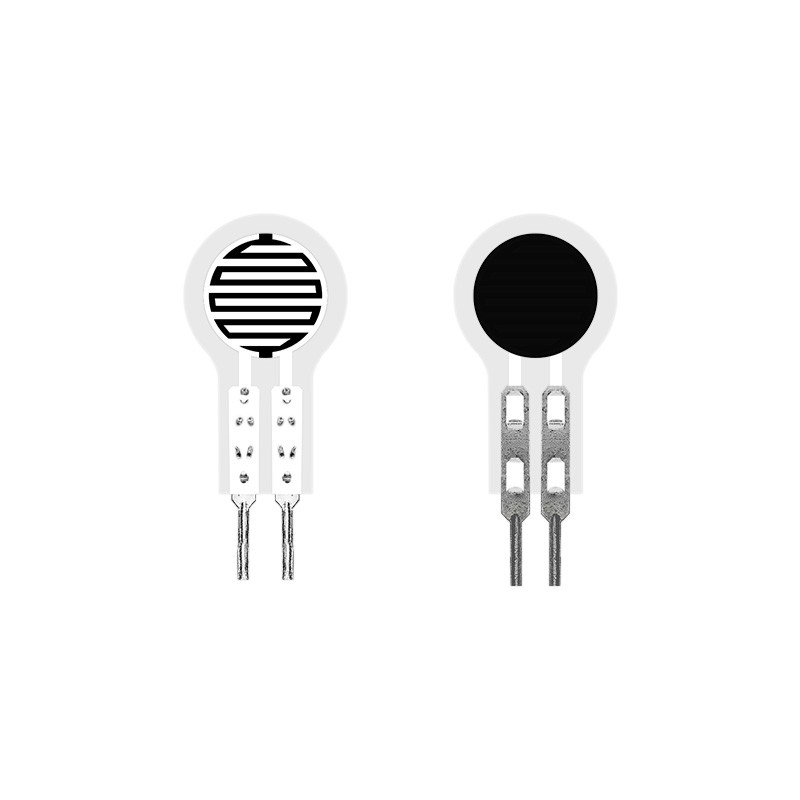

Smart Flexible Dünnschicht-Drucksensor DF9-16 Serie
Beschreibung
Der flexible Dünnschicht-Drucksensor der DF9-16 Serie ist eine neue Art von Sensor mit unabhängigen geistigen Eigentumsrechten an flexibler Drucksensortechnologie. Er wird auf flexiblem Dünnmaterial mit starker Haftung, Biegefestigkeit und hoher Empfindlichkeit von flexiblen Nano-Funktionsmaterialien gedruckt, um eine hohe Empfindlichkeit der Druckdetektion zu erreichen.
Der Dünnschicht-Drucksensor ist ein Widerstandssensor. Der Ausgangswiderstand verringert sich, wenn der Druck auf der Sensoroberfläche zunimmt. Der Druck kann über eine spezifische Druck-Widerstands-Beziehung gemessen werden. Er eignet sich für Druckmessszenarien auf flexiblen Oberflächen und kann in Smart Home, Unterhaltungselektronik, Automobilelektronik, medizinischen Geräten, industrieller Steuerung, intelligenten Robotern und anderen Bereichen eingesetzt werden.

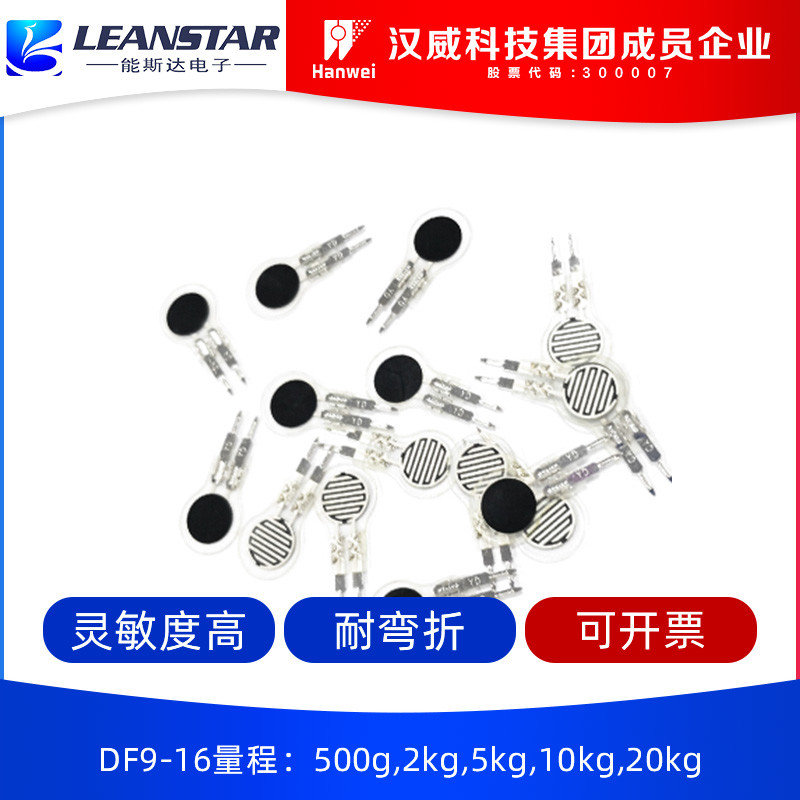

Die DF9-16 Serie hat derzeit Modelle mit 500 g, 2 kg, 5 kg, 10 kg, 20 kg und anderen verschiedenen Bereichen.
Eigenschaften
Ø Ultradünn, Dicke weniger als 0,3 mm
Ø Schnelle Reaktion
Ø Lange Lebensdauer, hat den Drucktest von mehr als 1 Million Mal bestanden
Ø Die Detektionsschaltung ist einfach, leicht zu integrieren und anzuwenden
Ø Sensorprofil kann angepasst werden
Ø Die Sensorbereichsparameter können angepasst werden
Ø Hat die RoHS-Zertifizierung bestanden
Produktparameter
| Logo | Größe (mm) |
| Länge | 23,2 |
| Breite | 10 |
| Empfindliche Zone | φ7,8 |
| Pin-Abstand | 2,54 |
| Toleranz | 0,2 |
Leistungsindex
| Modell | DF9-16@500g | DF9-16@2kg | DF9-16@5kg | DF9-16@10kg | DF9-16@20kg |
| Bereich | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Dicke | ≤0,3mm | ||||
| Abmessung | Siehe Spezifikation und Größenbeschreibung | ||||
| Ansprechpunkt注1 | ≤20g | ≤300g | ≤700g | ||
| Wiederholbarkeit | ±5%(50% belastet) | ||||
| Konsistenz注2 | ±10%(Charge desselben Modells) | ||||
| Hysterese | +15% (RF+ - RF-)/RF+ | ||||
| Haltbarkeit | ＞Eine Million Mal | ||||
| Anfangswiderstand | ＞10MΩ(Unbelastet) | ||||
| Reaktionszeit | < 1ms | ||||
| Wiederherstellungszeit | < 15ms | ||||
| Testspannung | Typischer Wert DC 3,3V | ||||
| Betriebstemperatur | -20℃ - 60℃ | ||||
| EMI | Keine Produktion | ||||
| ESD | Unempfindlichkeit | ||||
Datenreferenzblatt
Modell: DF9-16@500g | Modell: DF9-16@2kg | Modell: DF9-16@5kg | Modell: DF9-16@10kg | Modell: DF9-16@20kg | |||||
| Druck/kg | Widerstand/kΩ | Druck/kg | Widerstand/kΩ | Druck/kg | Widerstand/kΩ | Druck/kg | Widerstand/kΩ | Druck/kg | Widerstand/kΩ |
| 0,05 | 34,87 | 0,2 | 11,20 | 0,5 | 8,66 | 1 | 4,38 | 2 | 4,85 |
| 0,1 | 14,87 | 0,4 | 6,07 | 1 | 4,68 | 2 | 3,05 | 4 | 3,67 |
| 0,2 | 7,39 | 0,6 | 4,31 | 1,5 | 3,60 | 3 | 2,50 | 6 | 3,06 |
| 0,25 | 6,14 | 0,8 | 3,43 | 2 | 3,11 | 4 | 2,20 | 8 | 2,73 |
| 0,3 | 5,19 | 1 | 2,97 | 2,5 | 2,78 | 5 | 2,00 | 10 | 2,55 |
| 0,4 | 4,37 | 1,2 | 2,67 | 3 | 2,55 | 6 | 1,85 | 12 | 2,43 |
| 0,5 | 3,77 | 1,4 | 2,48 | 3,5 | 2,36 | 7 | 1,76 | 14 | 2,36 |
| 1,6 | 2,30 | 4 | 2,17 | 8 | 1,70 | 16 | 2,31 | ||
| 1,8 | 2,19 | 4,5 | 1,98 | 9 | 1,63 | 18 | 2,27 | ||
| 2 | 2,08 | 5 | 1,83 | 10 | 1,60 | 20 | 2,23 | ||
