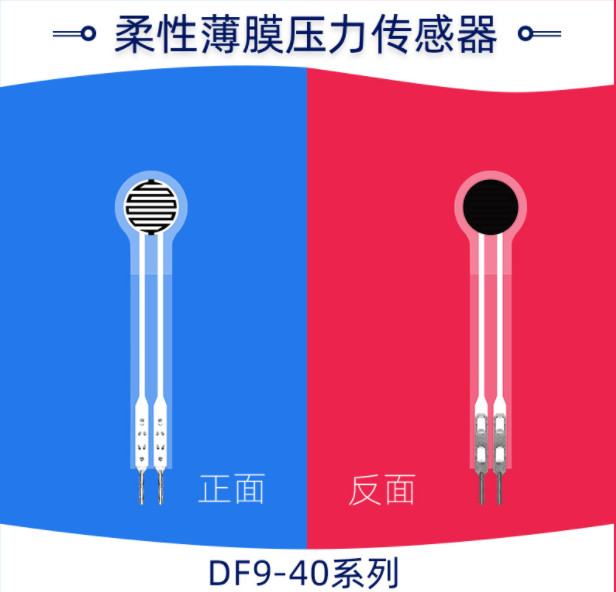

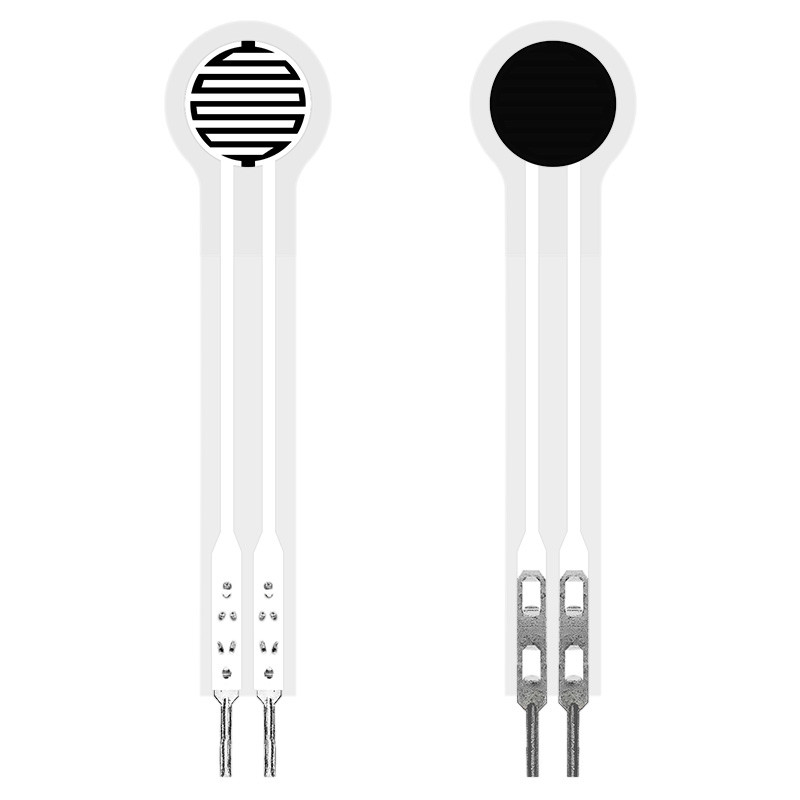

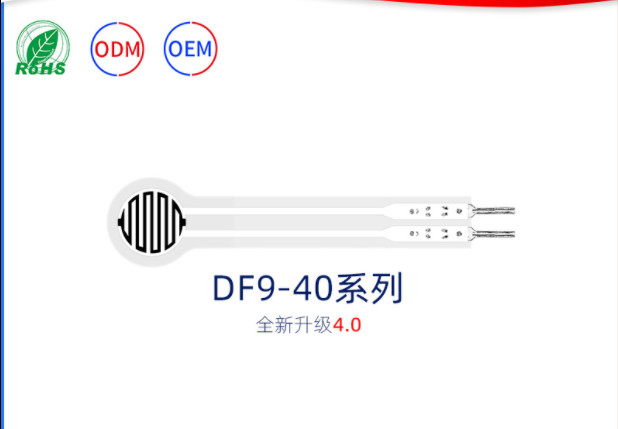

Smart Flexible Thin Film Drucksensor DF9-40-Serie
Beschreibung
DF9-40-Serie flexibler Dünnschichtdrucksensor ist eine neue Art von Sensor mit unabhängigen geistigen Eigentumsrechten der flexiblen Drucksensorik.Es ist auf einem flexiblen, dünnen Material mit starker Haftung gedruckt., Biegebeständigkeit und hohe Empfindlichkeit von flexiblen funktionalen Nanomaterialien, um eine hohe Empfindlichkeit der Druckerkennung zu erreichen.
Der Dünnschichtdrucksensor ist ein Widerstandssensor. Der Ausgangswiderstand sinkt mit zunehmendem Druck auf der Sensoroberfläche.Der Druck kann durch ein spezifisches Druckwiderstandsverhältnis gemessen werdenEs eignet sich für Druckmessszenarien auf flexiblen Oberflächen und kann weitgehendSmart Home, Unterhaltungselektronik, Automobilelektronik, medizinische Geräte, industrielle Steuerung, intelligente Roboter und andere Bereiche.
Die DF9-40-Serie verfügt derzeit über 500g, 2kg, 5kg, 10kg, 20kg und andere verschiedene Modelle.
Eigenschaften
Ø Ultradünn, mit einer Dicke von weniger als 0,3 mm
Ø Schnelle Reaktion
Ø Langlebigkeit, mehr als eine Million Mal gepresst
Ø Die Erkennungsschaltung ist einfach, einfach zu integrieren und anzuwenden
Ø Sensorprofil kann angepasst werden
Ø Die Sensorbereichsparameter können angepasst werden
Ø RoHS-Authentifizierung bestanden

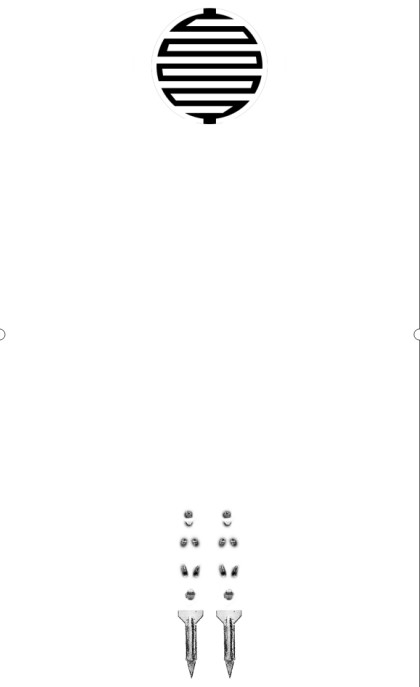

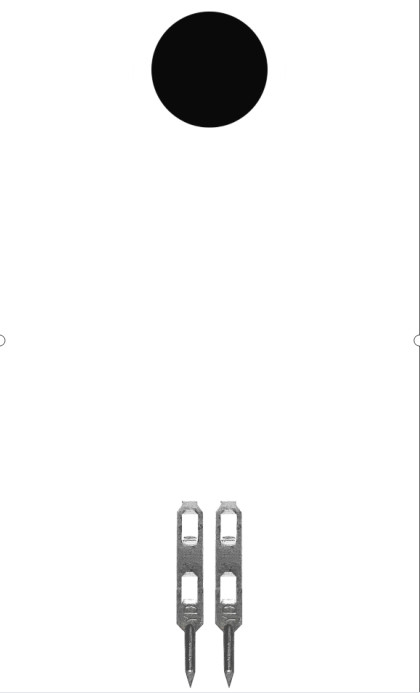

Produktparameter
| Das Logo | Größe ((mm) |
| Länge | 45.7 |
| Breite | 10 |
| Empfindliche Zone | φ7.5 |
| Steckenschnitt | 2.54 |
| Toleranz | 0.2 |
Leistungsindex
| Modell | DF9-40@500 g | DF9-40@2kg | DF9-40@5kg | DF9-40@10 kg | DF9-40@20 kg |
| Reichweite | 0 bis 500 g | 0 bis 2 kg | 0 bis 5 kg | 0 bis 10 kg | 0 bis 20 kg |
| Stärke | ≤ 0,3 mm | ||||
| Abmessung | Siehe Spezifikation und Größenbeschreibung | ||||
| ReaktionsstelleAnmerkung1 | ≤ 20 g | ≤ 300 g | ≤ 700 g | ||
| Wiederholbarkeit | ± 5% ((50% geladen) | ||||
| KohärenzAnmerkung 2 | ±10% ((Liste desselben Modells) | ||||
| Hysterese | +15% (RF+ - RF-) /RF+ | ||||
| Haltbarkeit | >Eine Million Mal | ||||
| Erster Widerstand | > 10MΩ (nicht geladen) | ||||
| Reaktionszeit | < 1 ms | ||||
| Wiederholungszeit | < 15 ms | ||||
| Prüfspannung | Typischer DC-Wert 3,3 V | ||||
| Betriebstemperatur | -20°C bis 60°C | ||||
| EWI | Keine Produkte | ||||
| ESD | Unempfindlichkeit | ||||
Datenbezugsblatt
|
Modell: DF9-40@500 g |
Modell: DF9-40@2kg |
Modell: DF9-40@5kg |
Modell: DF9-40@10 kg |
Modell: DF9-40@20 kg |
|||||
| Druck/kg | Widerstand/kΩ | Druck/kg | Widerstand/kΩ | Druck/kg | Widerstand/kΩ | Druck/kg | Widerstand/kΩ | Druck/kg | Widerstand/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
