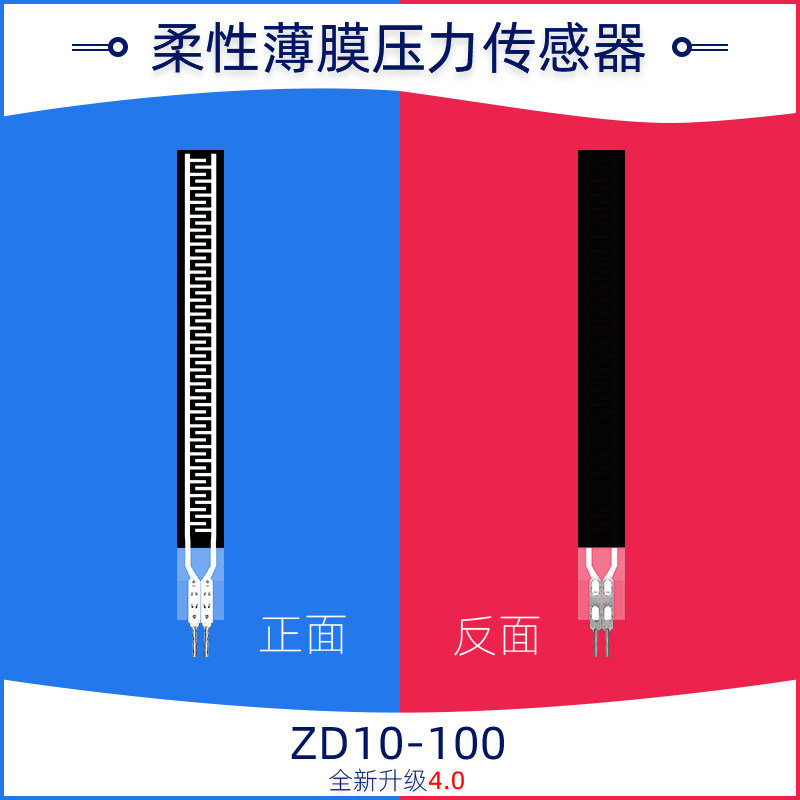

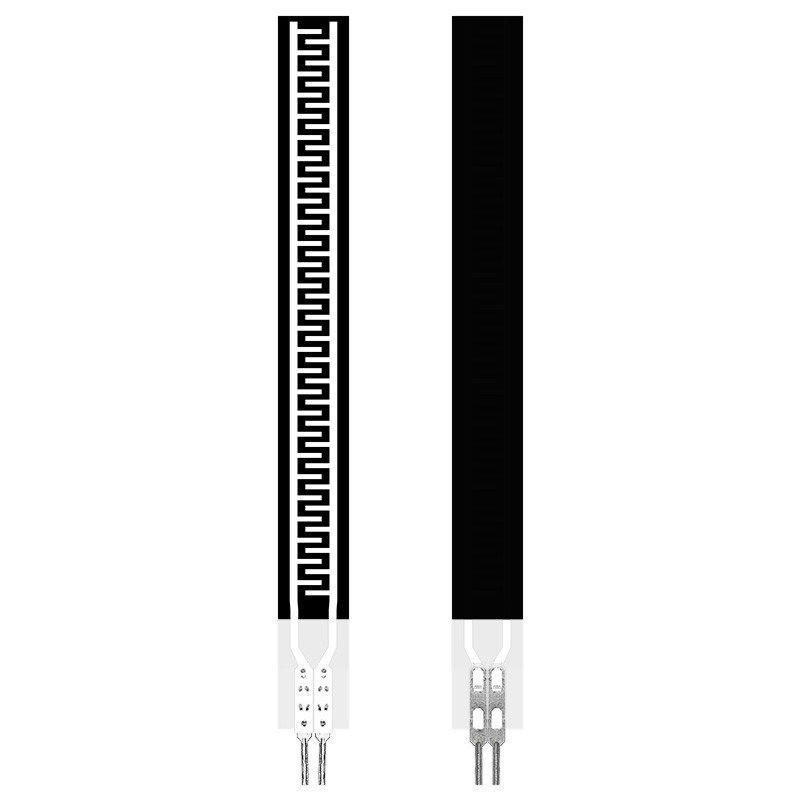

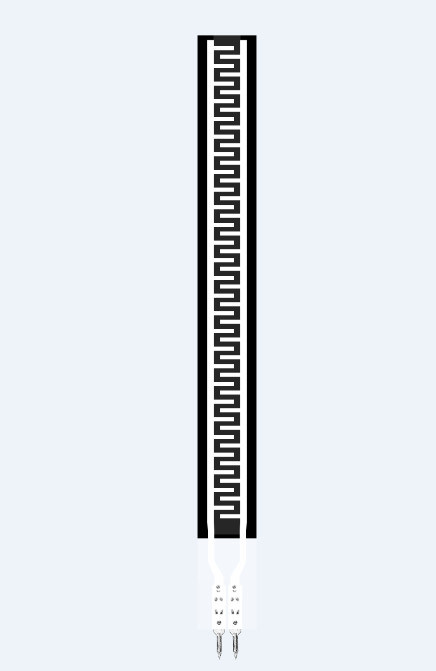

Smart Flexibler Dünnschicht-Drucksensor ZD10-100 für die Gesundheit
Beschreibung
Der flexible Dünnschicht-Drucksensor ZD10-100 ist eine neue Art von Sensor mit unabhängigen geistigen Eigentumsrechten an der flexiblen Drucksensortechnologie. Er wird auf ein flexibles, dünnes Material mit starker Haftung, Biegefestigkeit und hoher Empfindlichkeit von flexiblen Nano-Funktionsmaterialien gedruckt, um eine hohe Empfindlichkeit der Druckdetektion zu erreichen.
Der flexible Film-Drucksensor ist ein Widerstandssensor. Der Ausgangswiderstand verringert sich, wenn der auf die Oberfläche des Sensors ausgeübte Druck zunimmt. Der Druck kann über eine spezifische Druck-Widerstands-Beziehung gemessen werden.
ZD10-100 wird hauptsächlich für die Erkennung von geringem Druck in einem bestimmten Bereich verwendet. Sein Ansprechpunkt liegt bei unter 50 g, wodurch der Druckauslöser und die Druckänderung auf der Oberfläche des ZD10-100-Sensors effektiv erkannt werden können. Kann in großem Umfang in intelligenten Häusern, Unterhaltungselektronik, Automobilelektronik und anderen Bereichen eingesetzt werden.
Merkmale
Ø Ultradünn, Dicke weniger als 0,3 mm
Ø Flexible wasserdichte Verpackung
Ø Biegefestigkeit
Ø Schnelle Reaktion
Ø Lange Lebensdauer, hat den Drucktest von mehr als 1 Million Mal bestanden
Ø Das Ausgangssignal ist leicht zu erkennen
Ø Anpassbare Produktlänge, -größe, Pin-Paket usw.
Ø Die Sensorbereichsparameter können angepasst werden
Leistungsindex
| Modell |
ZD10-100 |
| Bereich |
0~500g |
| Dicke |
≤0,3 mm |
| Abmessung |
Siehe Spezifikation und Größenbeschreibung |
| Ansprechpunkt1 |
≤50g |
| Wiederholbarkeit |
±5%(50% belastet) |
| Konsistenz2 |
±15%(Charge desselben Modells) |
| Hysterese |
+10% (RF+ - RF-)/RF+ |
| Haltbarkeit |
＞Eine Million Mal |
| Anfangswiderstand |
＞10MΩ(Unbelastet) |
| Reaktionszeit |
＜1ms |
| Wiederherstellungszeit |
＜15ms |
| Testspannung |
Typischer Wert DC 3,3V |
| Betriebstemperatur |
-20℃ ~ 60℃ |
| EMI |
Keine Produktion |
| ESD |
Unempfindlichkeit |
Datenreferenzblatt
| Modell |
Druck/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Widerstand/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
Hinweis: Die Kurve in der Ikone wird aus Daten gezeichnet, die unter bestimmten Bedingungen gemessen wurden. Die Beziehung der Kurve dient nur als Referenz. Die tatsächlichen Daten sollten nach der Installation entsprechend der spezifischen Anwendung getestet werden.
Referenzschaltung
Anweisungen
- Der flexible Drucksensor ZD10-100 ist eine unpolare Komponente, es gibt keine Richtungsabhängigkeit in der Schaltung;
- Bitte platzieren Sie bei der Verwendung die druckempfindliche Zone des Sensors auf einer festen, ebenen Oberfläche. Die Verwendung des Sensors auf einer gekrümmten oder unregelmäßigen Oberfläche führt dazu, dass der Sensor anfänglich leitfähig ist, d. h. sich in einem "Reaktions"-Zustand befindet, wenn kein Druck vorhanden ist; in diesem Zustand kann der Ausgangswiderstand des Sensors immer noch auf Druckänderungen reagieren, und die entsprechende Beziehung gilt nicht mehr für das Referenzdatenblatt;
- Wenn die Auflagefläche und die Krafteinwirkungsfläche beide starre und harte Oberflächen sind und die Kontaktfläche größer als die Sensorgröße (Sensor-Empfindlichkeitsbereich 52 mm * 10 mm) ist, kann die Druckreaktion aufgrund der eigenen Struktur des Sensors gering und instabil sein. Ein runder Weichgummipuffer muss in der Mitte des empfindlichen Bereichs angebracht werden, der Durchmesser ist etwas kleiner als der empfindliche Bereich, und die Fläche sollte größer als 60 % der Fläche des empfindlichen Bereichs sein;
- Sie können doppelseitiges Klebeband verwenden, um den Sensor auf der Auflagefläche zu befestigen. Achten Sie darauf, dass die Auflagefläche vor dem Aufkleben sauber und ordentlich ist. Es wird empfohlen, doppelseitiges Klebeband der Marke 3M zu verwenden; bieten Sie kundenspezifische Dienstleistungen an;
- Nachdem der Sensor belastet wurde und den Druck aufrechterhält, driftet der Ausgangswiderstandswert im Laufe der Zeit leicht, in der Regel innerhalb von 5 %. Dieser Fehler kann durch die Methode der Zeitkalibrierung reduziert werden. Bei der Kalibrierungsoperation ist die Wartezeit nach dem Aufbringen des Drucks mit der Wartezeit in den tatsächlichen Anwendungen konsistent. Da der Kraftzustand des Sensors in verschiedenen Anwendungsszenarien unterschiedlich ist, wird empfohlen, dass der Benutzer den Sensor entsprechend dem tatsächlichen Anwendungsszenario anordnet und die Driftparameter selbst testet.
Ankündigungen
- Versuchen Sie bei der Verwendung des Sensors, die empfangene Last gleichmäßig zu verteilen und direkten Kontakt mit dem Sensor durch scharfe Gegenstände zu vermeiden;
- Die Verwendung außerhalb des Bereichs verringert die Leistung des Sensors oder zerstört ihn sogar;
- Der Sensoranschluss besteht aus Kupfer und verzinntem Material, und die Leitung kann je nach Bedarf geschweißt werden. Es ist zu beachten, dass die Löttemperatur nicht zu hoch sein sollte, es wird empfohlen, dass sie 300 °C nicht überschreitet, und die Kontaktzeit sollte 1 Sekunde nicht überschreiten, um zu verhindern, dass die hohe Temperatur das Filmsubstrat schmilzt und verformt.
