Smart Flexible Pressure Sensors Piezoresistive Electronic Pen Micro Pressure Sensors

Intelligente flexible Drucksensoren Piezoresistive elektronische Stift Mikro-Drucksensoren

Produkte - Andere

Hervorheben

flexible Druck 5kg Sensoren
,
Elektronischer Pen Micro Pressure Sensors
,
Druckelektrische intelligente Druck Sensoren
Material

Ploymer
Strecke

5kg
Ertrag-Modell Type

Analoger Sensor
Funktionsspannung

3.3V
Funktionsprinzip

Biosensors
Produktname

SI4-G Dünnfilmdruck-Sensoren
OEM/ODM

Gestützt
Email

sales@wgsensor.com
whatsapp

+8613333637163
Herkunftsort

Porzellan
Markenname

WG Sensor™
Zertifizierung

CE RoHS
Modellnummer

SI4-G Dünnfilmdruck-Sensoren
Min Bestellmenge

49pcs
Preis

1-49pcs/2.5USD ~ 50-2000pcs/2.0USD (Negotiable)
Verpackung Informationen

Geschenkbox, einzelner Karton
Lieferzeit

5-10 Arbeitstage
Zahlungsbedingungen

T/T, L/C, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit

/per-Jahr mit 1000000 PC

Intelligente flexible Drucksensoren Piezoresistive elektronische Stift Mikro-Drucksensoren

Name: Intelligente flexible Drucksensoren Piezoresistive elektronische Stift Mikro-Drucksensoren
Brand: Henan Weiguo Intelligent Technology Co., Ltd.
SKU: SI4-G Dünnfilmdruck-Sensoren
Price: 1.00 USD
Availability: InStock

button button

Preis erhalten Kontakt

Smart Flexible Dünnschichtdrucksensor piezoresistiver elektronischer Stift mikroempfindliche Extremantwort

Beschreibung

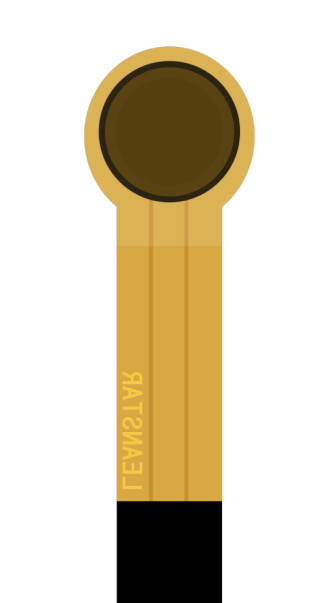

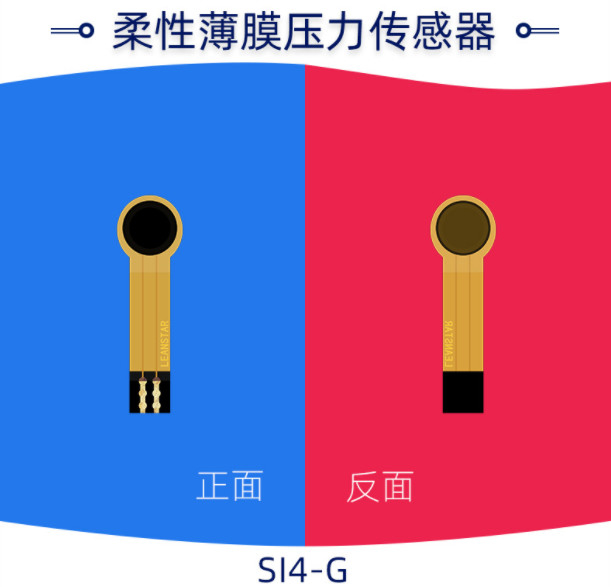

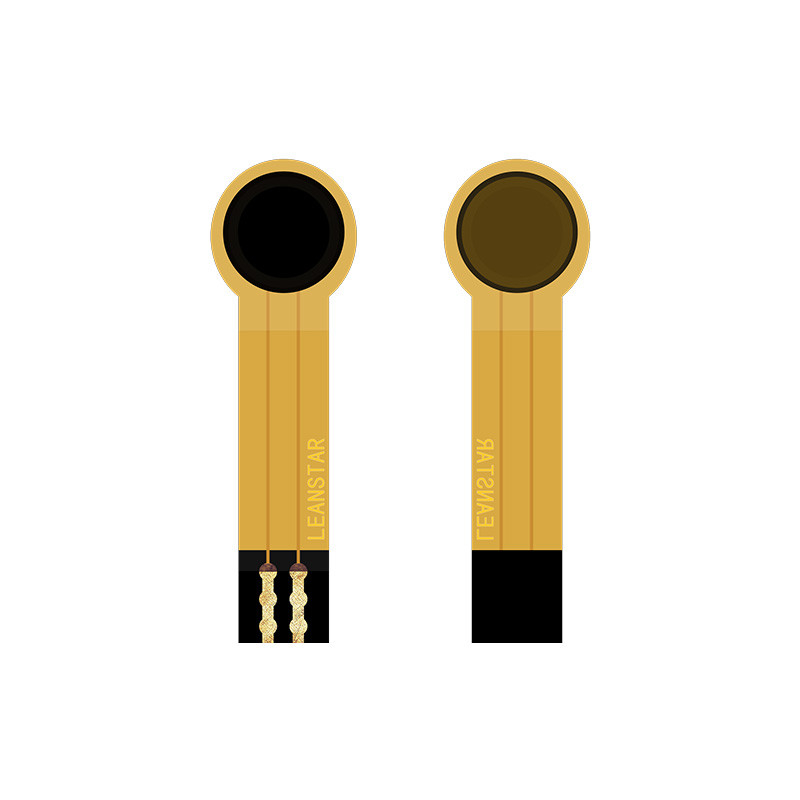

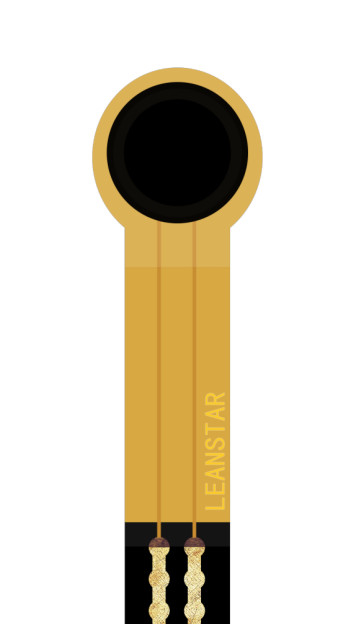

SI4-G flexibler Dünnschichtdrucksensorist ein neuer Sensortyp mit unabhängigen geistigen Eigentumsrechten der flexiblen Drucksensortechnologie, gedruckt auf ein flexibles dünnes Material mit starker Haftung,Biegebeständigkeit und hohe Empfindlichkeit von flexiblen Nanofunktionsmaterialien, um eine hohe Empfindlichkeit der Druckerkennung zu erreichen.
Der flexible Filmdrucksensor ist ein Widerstandssensor. Der Ausgangswiderstand sinkt mit zunehmendem Druck auf die Sensoroberfläche.Der Druck kann durch ein spezifisches Druckwiderstandsverhältnis gemessen werden.
Der SI4-G-Flexible-Film-Drucksensor wird hauptsächlich für die Druckauslösung und -erkennung elektronischer Stifte verwendet.Wenn der Benutzer mit dem elektronischen Stift schreibtNach der Algorithmusverarbeitung kann die Handschrifterkennung realisiert werden. , Haltungskorrektur und andere Funktionen, kann das Signal durch einen einfachen Schaltkreis gesammelt werden.

Eigenschaften

Ø Ultradünn, mit einer Dicke von weniger als 0,25 mm

Ø Biegewiderstand

Ø Schnelle Reaktion

Ø Langlebigkeit, mehr als eine Million Mal gepresst

Ø Das Ausgangssignal ist leicht zu erkennen

Ø Anpassungsfähige Produktlänge, -größe, -verpackung usw.

Ø Anpassbare Sensorbereichsparameter

Leistungsindex

Modell	SI4-G
Reichweite	0 bis 500 g
Stärke	≤ 0,25 mm
Abmessung	Siehe Spezifikation und Größenbeschreibung
Reaktionsstelle	≤ 30 g
Wiederholbarkeit	± 10% (zu 50% geladen)
Kohärenz	±20% ((Liste desselben Modells)
Hysterese	+10% (RF)⁺- RF.^-)/RF⁺
Haltbarkeit	>Eine Million Mal
Erster Widerstand	> 10MΩ (nicht geladen)
Reaktionszeit	< 1 ms
Wiederholungszeit	< 15 ms
Prüfspannung	Typischer DC-Wert 3,3 V
Betriebstemperatur	-20 °C 60 °C
EWI	Keine Produkte
ESD	Unempfindlichkeit

Datenbezugsblatt

Modell	Druck/g	50	100	150	200	250	300	350	400	450	500
SIG-4	Widerstand/KΩ	5.26	3.24	2.47	2.10	1.85	1.66	1.55	1.45	1.38	1.33

Referenzkreis

Anweisungen

SI4-Flexible Thin Film Pressure Sensor ist eine nicht-polare Komponente, es gibt keine Richtungen in der Schaltung;
Bei der Verwendung ist die druckempfindliche Zone des Sensors auf eine feste, flache Oberfläche zu legen.in einem "Reaktionszustand", wenn kein Druck bestehtIn diesem Zustand kann der Sensorausgangswiderstand immer noch auf Druckveränderungen reagieren, und die entsprechende Beziehung ist nicht mehr für das Referenzdatenblatt anwendbar.
Wenn die Tragfläche und die Kraftfläche sowohl starre als auch harte Oberflächen sind und die Berührungsfläche aufgrund der Struktur des Sensors größer ist als der empfindliche Bereich des Sensors,Die Druckreaktion kann gering und instabil sein.. Ein rundes, weiches Gummipad muss in der Mitte des empfindlichen Bereichs angebracht werden, der Durchmesser ist etwas kleiner als der empfindliche Bereich,und die Fläche sollte mehr als 60% der Fläche des empfindlichen Bereichs betragen.;
Sie können das Sensor mit doppelseitigem Klebeband an der Stützfläche befestigen. Achten Sie darauf, dass die Stützfläche vor dem Einfügen sauber und ordentlich ist.Es wird empfohlen, doppelseitiges Klebeband der Marke 3M zu verwenden.• individuell angepasste Dienstleistungen anbieten;

Nachdem der Sensor belastet ist und den Druck aufrechterhalten hat, wird der Ausgangswiderstandswert im Laufe der Zeit leicht verschoben, normalerweise innerhalb von 5%. Dieser Fehler kann durch die Methode der Timing-Kalibrierung reduziert werden.Bei der Kalibrierung, ist die Wartezeit nach dem Druck anwenden mit der Wartezeit in tatsächlichen Anwendungen übereinstimmend. Da der Kraftzustand des Sensors in verschiedenen Anwendungsszenarien unterschiedlich ist,Es wird empfohlen, dass der Anwender den Sensor nach dem tatsächlichen Anwendungsszenario anordnet und die Driftparameter selbst prüft..

Ankündigungen

Bei der Verwendung des Sensors sollte versucht werden, die empfangene Last gleichmäßig zu halten und den direkten Kontakt scharfer Gegenstände mit dem Sensor zu vermeiden.
Eine Verwendung über die Reichweite reduziert die Leistung des Sensors oder zerstört ihn sogar.
Das Sensorterminal besteht aus Kupfer und Zinn, und das Blei kann je nach Bedarf geschweißt werden.Es wird empfohlen, dass sie 300°C nicht überschreitet., und die Kontaktzeit darf 1 Sekunde nicht überschreiten, um zu verhindern, dass das Filmsubstrat bei hoher Temperatur schmilzt und verformt.
