1.Allgemeine Einführung

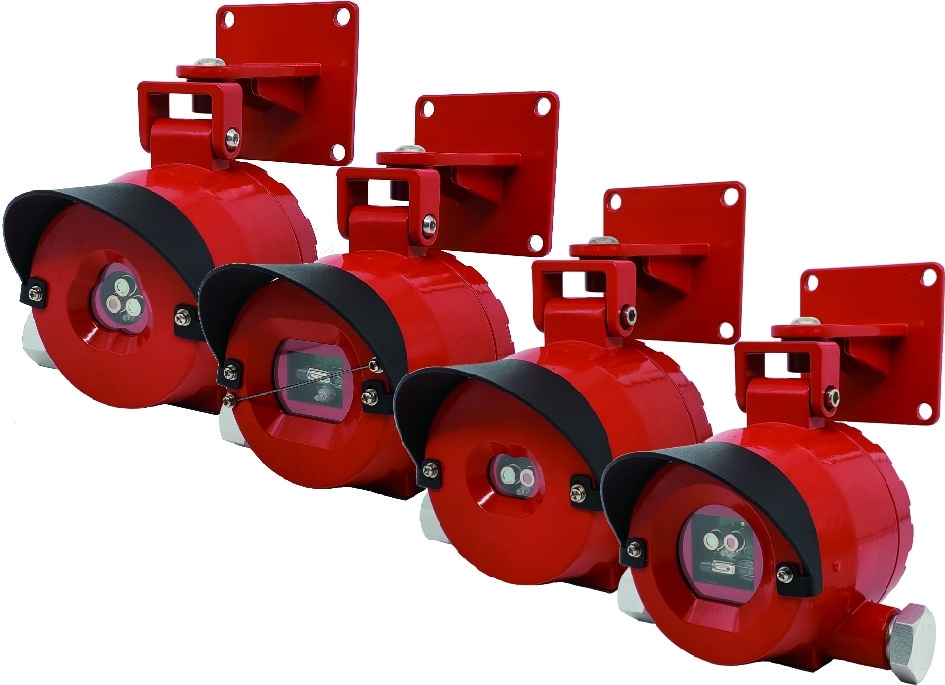

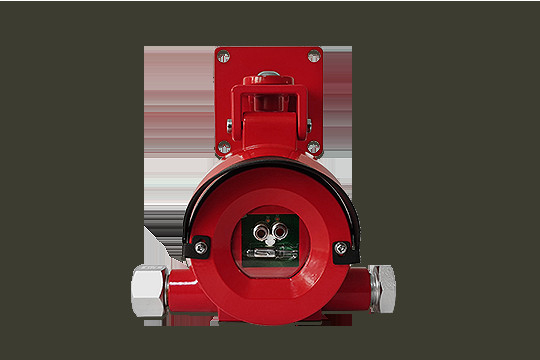

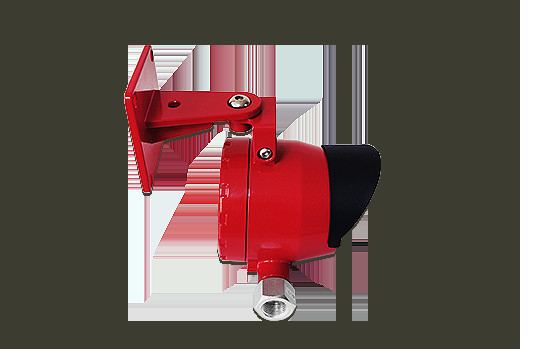

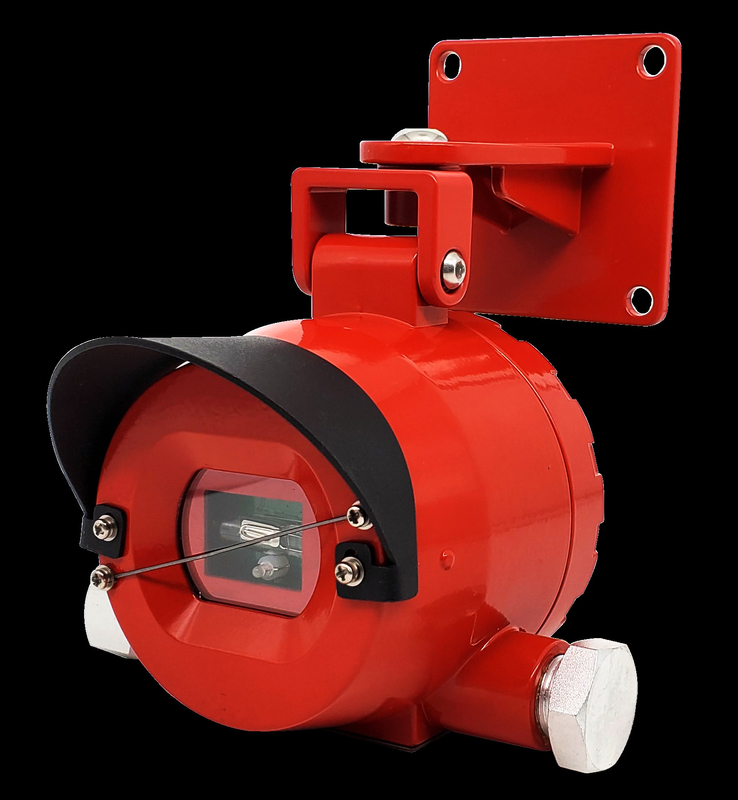

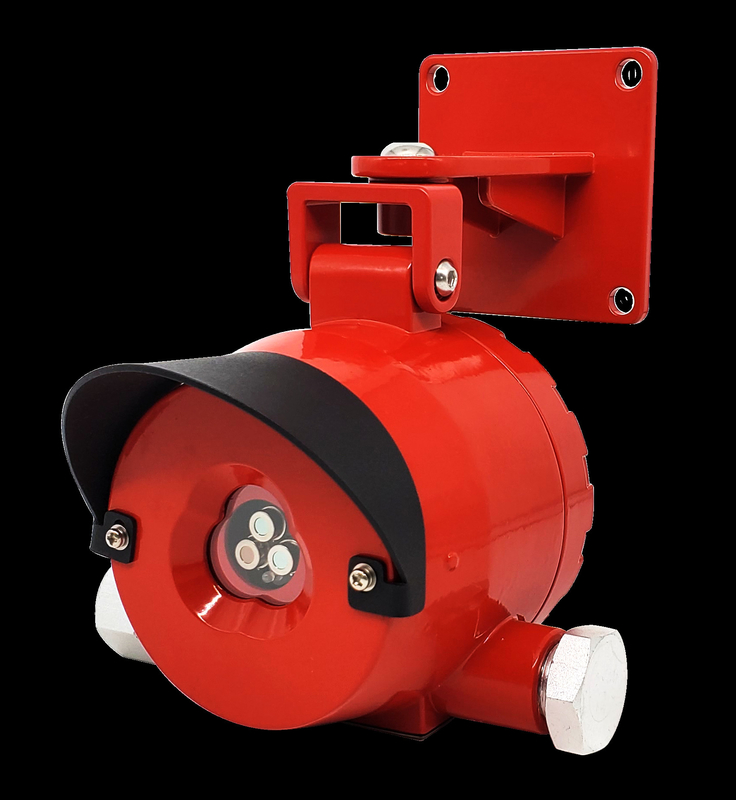

Der FD10-UVIR2-Flammdetector verwendet zwei IR-Sensoren und einen UV-Ultraviolett-Sensor. Die Infrarot-Sensoren sind mit verschiedenen Wellenlängen mit Schmalbandfilterung. Der Ultraviolett-Sensor ist mit Sonnenblindband.Ein IR-Sensor und der UV-Sensor werden verwendet, um die Mittelwellenlänge der Flamminformationen zu reflektierenDer andere IR-Sensor wird verwendet, um andere Infrarotstrahlung in der Umgebung zu überwachen.Analyse durch Hochgeschwindigkeitsmikroprozessoren und Berechnung durch mathematische Algorithmen, wird das Strahlungsspektrum mit Flammenmerkmalen als Brandmelder bestätigt.Der Detektor unterdrückt die Störungen durch Sonnenlicht, Blitz, elektrisches Schweißen, Wärmestrahlung, elektromagnetische Störungen, mechanische Vibrationen und andere Störungen.so die schnelle Reaktion und genaue Identifizierung des Flammensignals erreicht.
2.Anwendungsszenarien
Anwendungen in der Schwerindustrie, Tunnelindustrie, Öl- und Gasbehälter, Energieindustrie und petrochemische Industrie usw.
3.Hauptmerkmale
1.Reaktionsspektrumbereich: 4,3 μm, 5,0 μm, 185 ~ 260 nm
2Die längste Entfernung kann 50 Meter erreichen.
3.Mehrstufige Empfindlichkeitseinstellungen, um den Bedürfnissen verschiedener Gelegenheiten gerecht zu werden
4.Magnetische Stange passt die Empfindlichkeit an, es ist nicht notwendig, die Abdeckung vor Ort zu öffnen
5.Verwendung eines 32-Bit-Datenverarbeitungschips mit hoher Geschwindigkeit, geringem Verbrauch und hoher Leistung
6.Exzellente Widerstandsfähigkeit gegen Radiofrequenz und elektromagnetische Störungen
7Perfekt patentierter Algorithmus, schnelle Reaktion, hohe Stabilität, starke Fähigkeit gegen Fehlalarme
8.Erkennungswinkel von 90° (IR-Sensor) und 120° (UV-Sensor)
9Die längste Entfernung kann 50 Meter erreichen.
10.Mehrstufige Empfindlichkeitseinstellungen, um den Bedürfnissen verschiedener Gelegenheiten gerecht zu werden
11.Magnetische Stange passt die Empfindlichkeit an, es ist nicht notwendig, die Abdeckung vor Ort zu öffnen
12.Explosionssichere Konstruktion, geeignet für gefährliche Bereiche in vielen Arten von Industrieanlagen
4.Technische Parameter
- Ich weiß.
| Spektralantwort | FD10-UV: 185 bis 260 nm |
| FD10-IR2: 4,3 μm, 5,0 μm | |
|
FD10-IR3: 3,8 μm, 4,3 μm, 5,0 μm FD10-UVIR2: 185 bis 260 nm, 4,3 μm, 5,0 μm |
|
| Nachweismethode | Probenahme des optischen Weges in Echtzeit |
| Anzeige | LED-Leuchten |
| Angabe des Status | Grüne LED-Blitze zur Angabe des normalen Betriebs (die Anzahl der Blitze alle 3 Sekunden stellt das Empfindlichkeitsniveau dar) |
| Rote LED leuchtet immer, um einen Alarm anzuzeigen | |
| Betriebsart | Magnetische Stange, Anpassung der Empfindlichkeit (4 Stufen) |
| Ausgang des Signals | Analog 4-20mA |
| Passive Relais (für Fehler und Alarm) | |
| Ex-Klasse | ExdIIC T6 Gb/ Ex tD A21 |
| Eintrittsschutz | IP-Qualität |
| Eingangsleistung | DC24V±6V |
| Betriebsstrom | ≤ 30mA (DC24V) |
| Installationsmethode | mit einem Durchmesser von mehr als 50 cm3 |
| Reaktionszeit |
FD10-IR2: ≤ 10 Sekunden |
|
Entfernung der Erkennung |
FD10-UV: 30m, 0,3m × 0,3m N-Heptanfeuer |
| FD10-IR2: 50m, 0,3m × 0,3m N-Heptanfeuer | |
| RD10-IR3: 50m, 0,3m × 0,3m N-Heptanfeuer | |
| FD10-UVIR2: 50m, 0,3m × 0,3m N-Heptanfeuer | |
| Betriebstemperatur | FD10-UV: -20 bis 60°C |
| FD10-IR2: -25 bis 70 °C | |
| FD10-IR3: -25 bis 70 °C | |
| FD10-UVIR2: -20 bis 60°C | |
| Sichtfeld | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100° (IR) / 120° (UV) | |
| Gewicht | 1.5±0,2 kg |
| Gehäusematerial | Aluminium aus gegossenem Stahl, Kupferfrei |
| Schraube zur Einführung von Kabeln | NPT1/2 |
| Arbeitsfeuchtigkeit | ≤ 95% RH (keine Kondensation) |
