1.Allgemeine Einführung

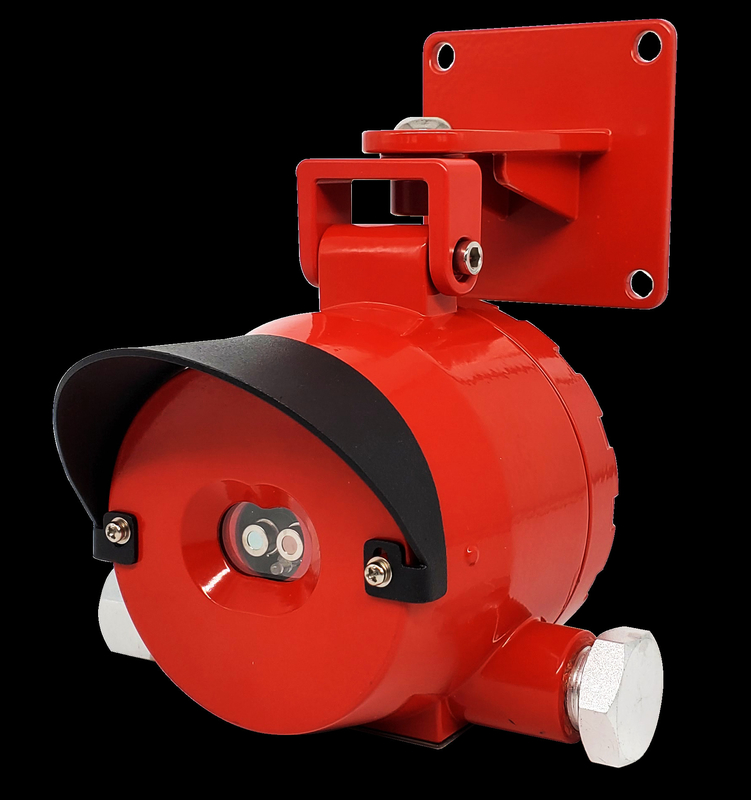

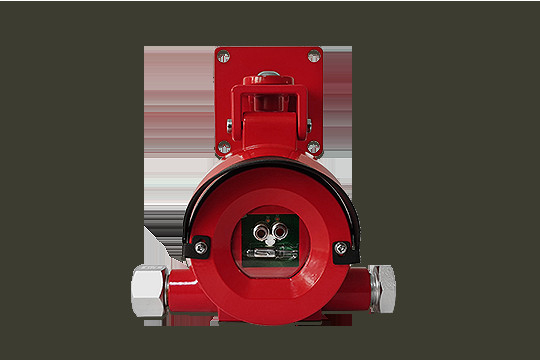

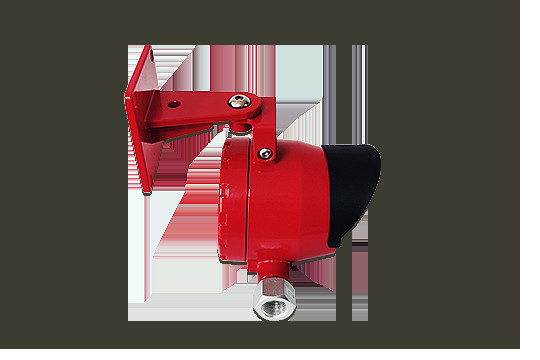

Der FD10-IR3 Triple-IR-Flammmelder ist eine neue Art intelligenter Brandmeldegeräte, die 3 Infrarot-Sensoren mit unterschiedlichen Wellenlängen mit Schmalbandfilterung verwenden.Ein Sensor wird verwendet, um die Mittelwellenlänge der Flammeninformation zu reflektierenDie beiden anderen Sensoren werden verwendet, um andere Infrarotstrahlung in der Umgebung zu überwachen.Analyse durch Hochgeschwindigkeitsmikroprozessoren und Berechnung durch mathematische Algorithmen, wird das Strahlungsspektrum mit Flammenmerkmalen als Brandmelder bestätigt.
Der Detektor unterdrückt die Störungen durch Sonnenlicht, Blitz, elektrisches Schweißen, Wärmestrahlung, elektromagnetische Störungen, mechanische Vibrationen und andere Störungen.so die schnelle Reaktion und genaue Identifizierung des Flammensignals erreicht.
2.Hauptmerkmale
Reaktionsspektrumbereich: 3,8 μm, 4,3 μm, 5,0 μm
Reaktionszeit: < 30 s
Eintrittsschutz: IP66
Versorgungsspannung: DC24V±6V
Die längste Entfernung kann 50 Meter erreichen.
Verwendung eines 32-Bit-Datenverarbeitungschips mit hoher Geschwindigkeit, geringem Verbrauch und hoher Leistung
Ausgezeichnete Widerstandsfähigkeit gegen Radiofrequenz und elektromagnetische Störungen
Perfekt patentierter Algorithmus, schnelle Reaktion, hohe Stabilität, starke Fähigkeit gegen Fehlalarme
Entdeckungswinkel von 90°
Die längste Entfernung kann 50 Meter erreichen.
Mehrstufige Empfindlichseinstellungen, um den Bedürfnissen verschiedener Gelegenheiten gerecht zu werden
Magnetische Stange passt die Empfindlichkeit an, es ist nicht notwendig, die Abdeckung vor Ort zu öffnen
Explosionssichere Konstruktion, geeignet für gefährliche Bereiche in vielen Arten von Industrieanlagen
3.Hauptspezifikationen
Reaktionsspektrumbereich3,8 μm, 4,3 μm, 5,0 μmErkennungsobjektFlammErkennungsverfahren
Display methodLED lightsStatus indicationGreen LED flashes to indicate normal operation (the number of flashes every 3 seconds represents the sensitivity level) Red LED always lights to indicate an alarmOperation methodMagnetic bar to adjust sensitivity (4 levels totally)Signal output
Reaktionszeit < 30 SekundenEx-GradEx d IIC T6 Gb / Ex tD A21EingangsschutzIP66VersorgungsspannungDC24V±6VArbeitsstrom≤30mA (DC23V)Längste Detektionsdistanz50 Meter, 0,3m×0.3m N-HeptanfeuerBefindungswinkel 90° Gewicht1.5±0.2kgInstallationsmethodeWandmontiertes oder Hebungs- oder HalterrohrKabel-EingangsschnittstelleNPT1/2,Standardübertragung auf G1/2 (inneres Gewinde) Gehäusematerial Kupferfreies gegossenes Aluminium (Epoxidharz auf der Oberfläche) Umgebungstemperatur-20oC~+60oCUmgebungsfeuchtigkeit≤95%RH (kein Kondens)
4.Technische Parameter
- Ich weiß.
| Spektralantwort | FD10-UV: 185 bis 260 nm |
| FD10-IR2: 4,3 μm, 5,0 μm | |
|
FD10-IR3: 3,8 μm, 4,3 μm, 5,0 μm FD10-UVIR2: 185 bis 260 nm, 4,3 μm, 5,0 μm |
|
| Nachweismethode | Probenahme des optischen Weges in Echtzeit |
| Anzeige | LED-Leuchten |
| Angabe des Status | Grüne LED-Blitze zur Angabe des normalen Betriebs (die Anzahl der Blitze alle 3 Sekunden stellt das Empfindlichkeitsniveau dar) |
| Rote LED leuchtet immer, um einen Alarm anzuzeigen | |
| Betriebsart | Magnetische Stange, Anpassung der Empfindlichkeit (4 Stufen) |
| Ausgang des Signals | Analog 4-20mA |
| Passive Relais (für Fehler und Alarm) | |
| Ex-Klasse | ExdIIC T6 Gb/ Ex tD A21 |
| Eintrittsschutz | IP-Qualität |
| Eingangsleistung | DC24V±6V |
| Betriebsstrom | ≤ 30mA (DC24V) |
| Installationsmethode | mit einem Durchmesser von mehr als 50 cm3 |
| Reaktionszeit |
FD10-IR2: ≤ 10 Sekunden |
|
Entfernung der Erkennung |
FD10-UV: 30m, 0,3m × 0,3m N-Heptanfeuer |
| FD10-IR2: 50m, 0,3m × 0,3m N-Heptanfeuer | |
| RD10-IR3: 50m, 0,3m × 0,3m N-Heptanfeuer | |
| FD10-UVIR2: 50m, 0,3m × 0,3m N-Heptanfeuer | |
| Betriebstemperatur | FD10-UV: -20 bis 60°C |
| FD10-IR2: -25 bis 70 °C | |
| FD10-IR3: -25 bis 70 °C | |
| FD10-UVIR2: -20 bis 60°C | |
| Sichtfeld | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100° (IR) / 120° (UV) | |
| Gewicht | 1.5±0,2 kg |
| Gehäusematerial | Aluminium aus gegossenem Stahl, Kupferfrei |
| Schraube zur Einführung von Kabeln | NPT1/2 |
| Arbeitsfeuchtigkeit | ≤ 95% RH (keine Kondensation) |
