Intelligenter Drucksensor aus flexibler Folie Intelligenter Einlegesohlen-Varistortyp-Mehrpunktsensor
Beschreibung
ZNX-01 flexibler Foliendrucksensorist ein neuer Sensortyp, der eine flexible Drucksensortechnologie mit unabhängigen geistigen Eigentumsrechten verwendet.Es druckt flexible nanofunktionelle Materialien mit starker Haftung, Biegefestigkeit und hoher Empfindlichkeit auf flexible und leichte Materialien., Damit es eine hochempfindliche Erkennung der plantaren Druckverteilung erreichen kann.
Der flexible Foliendrucksensor ZNX-01 ist ein resistiver Sensor.Der Ausgangswiderstand nimmt ab, wenn der auf die Oberfläche des Sensors ausgeübte Druck zunimmt.Durch ein bestimmtes Druck-Widerstands-Verhältnis kann der Druck gemessen werden.Stellen Sie den ZNX-01-Sensor ein. Für die Sohle kann er den Plantardruck erkennen, wenn der menschliche Körper steht und geht, und die Erkennungsdaten können für die Plantardruckanalyse verwendet werden.
Merkmale
Ø Ultraweich, Dicke weniger als 0,3 mm
Ø Einfach zu integrieren
Ø Schnelle Reaktionsgeschwindigkeit und hohe Auflösung
Ø Lange Lebensdauer, hat den Drucktest von mehr als 1 Million Mal bestanden
Ø Das Ausgangssignal ist leicht zu erkennen
Ø Wasserdicht, feuchtigkeitsbeständig, atmungsaktiv
Leistungsindex
| Modell | ZNX-01 |
| Bereich | 0~10kg |
| Dicke | ≤0,45 mm |
| Abmessungen | Siehe Beschreibung der Größenspezifikation (anpassbar) |
| ReaktionspunktHinweis1 | ≤400g |
| Haltbarkeit | ＞Eine Million Mal |
| Anfänglicher Widerstand | ＞10 MΩ (nicht geladen) |
| Reaktionszeit | ＜1ms |
| Wiederaufnahmezeit | <15ms |
| Prüfspannung | Typischer Wert DC 3,3 V |
| Betriebstemperatur | -20℃ ~ 60℃ |
| EMI | Keine Produkte |
| ESD | Unempfindlichkeit |

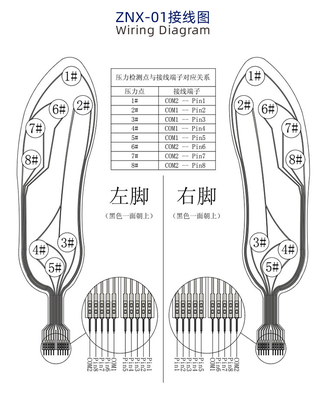

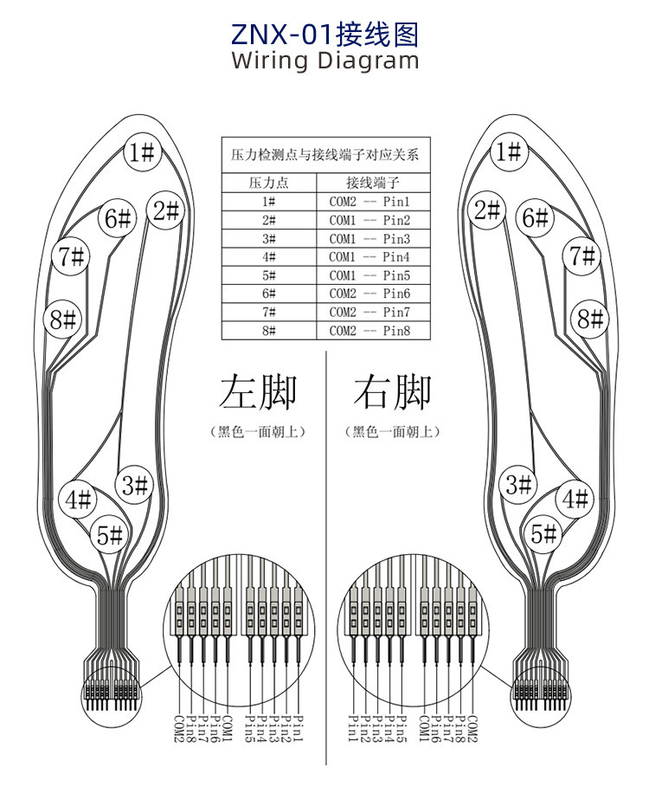

| Logo | Länge | Breite | Empfindlicher Bereich | Pin-Abstand | Toleranz |
| Größe (mm) | 307 | 85 | 8*φ20 | 2.54 | 0,2 |
1. Der flexible Dünnfilm-Drucksensor ZNX-01 ist eine unpolare Komponente, es gibt keine Richtungsabhängigkeit in der Schaltung. Bitte legen Sie bei der Verwendung die druckempfindliche Zone des Sensors auf eine feste, ebene Oberfläche.Die Verwendung des Sensors auf einer gekrümmten oder unregelmäßigen Oberfläche macht den Sensor anfänglich leitfähig, d. h. in einen "Ansprech"-Zustand, wenn kein Druck vorhanden ist;in diesem Zustand kann der Ausgangswiderstand des Sensors noch auf Druckänderungen reagieren, und die entsprechende Beziehung gilt nicht mehr für das Referenzdatenblatt;
2. Wenn die Stützfläche und die Kraftangriffsfläche sowohl starre als auch harte Oberflächen sind und die Kontaktfläche größer als der empfindliche Bereich des Sensors ist, kann die Druckreaktion aufgrund der eigenen Struktur des Sensors klein und instabil sein.In der Mitte des empfindlichen Bereichs muss ein rundes weiches Gummipolster angebracht werden, der Durchmesser ist etwas kleiner als der empfindliche Bereich, und der Bereich sollte größer als 60 % der Fläche des empfindlichen Bereichs sein;
3.Sie können doppelseitiges Klebeband verwenden, um den Sensor auf der Auflagefläche zu befestigen.Achten Sie darauf, dass die Auflagefläche vor dem Bekleben ordentlich und sauber ist.Es wird empfohlen, doppelseitiges Klebeband der Marke 3M zu verwenden;Bereitstellung von kundenspezifischen Dienstleistungen;
4. Nachdem der Sensor belastet wurde und den Druck hält, driftet der Ausgangswiderstandswert im Laufe der Zeit leicht ab, normalerweise innerhalb von 5 %.Dieser Fehler kann durch das Verfahren der Zeitkalibrierung reduziert werden.Beim Kalibriervorgang stimmt die Wartezeit nach Druckbeaufschlagung mit der Wartezeit bei tatsächlichen Anwendungen überein.Da der Kraftzustand des Sensors in verschiedenen Anwendungsszenarien unterschiedlich ist, wird empfohlen, dass der Anwender den Sensor entsprechend dem tatsächlichen Anwendungsszenario anordnet und die Driftparameter selbst testet.
