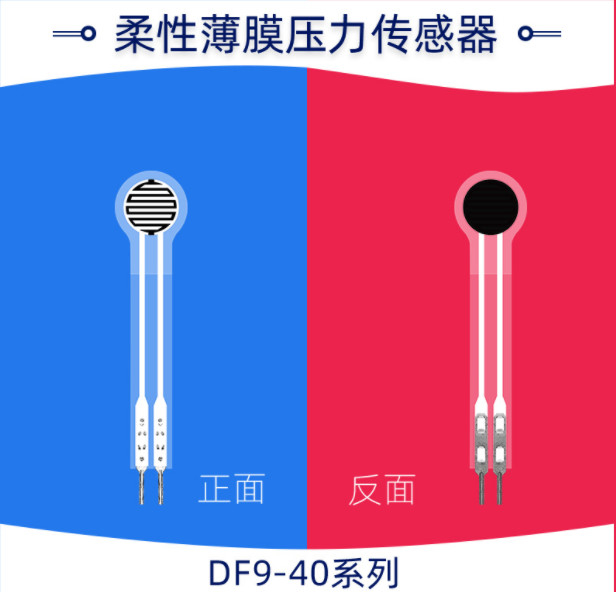

Flexible Reihe des Dünnfilm-Druck-Sensor-DF9-40
Beschreibung
Ist flexibler Dünnfilmdruck-Sensor der Reihe DF9-40 ein neuer Typ Sensor mit unabhängigen Rechten am geistigen Eigentum der flexiblen DruckSensortechnik. Er wird auf flexiblem dünnem Material mit Haftvermögen, verbiegendem Widerstand und hoher Empfindlichkeit von flexiblen Nano-Funktionsmaterialien gedruckt, um hohe Empfindlichkeit der Druckentdeckung zu erzielen.
Der Dünnfilmdruck-Sensor ist ein widerstrebender Sensor. Der Ausgangswiderstand verringert sich als der Druck auf den Sensor-Oberflächenzunahmen. Der Druck kann durch ein spezifisches Druckwiderstand-Verhältnis gemessen werden. Es ist für Druckmessungsszenario auf flexiblen Oberflächen passend, und kann auf intelligentem Haus, Unterhaltungselektronik, Kfz-Elektronik, medizinischer Ausrüstung, industrieller Steuerung, intelligenten Robotern und anderen Gebieten weitverbreitet sein.
Die Reihe DF9-40 hat z.Z. 500g, 2kg, 5kg, 10kg, 20kg und andere verschiedene Streckenmodelle.
Eigenschaften
Ø ultradünn, Stärke weniger als 0.3mm
Schnelle Antwort Ø
Langes Leben Ø, verstrich den drückenden Test von mehr als 1 Millionmal
Ø die Auswerteschaltung ist einfach, einfach zu integrieren und zuzutreffen
Ø-Sensor-Profil kann besonders angefertigt werden
Ø die Sensor-Streckenparameter kann besonders angefertigt werden
Ø führte RoHS-Authentisierung
Produktparameter
| Logo | Größe (Millimeter) |
| Länge | 45,7 |
| Breite | 10 |
| Empfindliche Zone | φ7.5 |
| Pin-Neigung | 2,54 |
| Toleranz | 0,2 |
Leistungs-Index
| Modell | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| Strecke | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Stärke | ≤0.3mm | ||||
| Maß | Sehen Sie Spezifikations- und Größenbeschreibung | ||||
| Warte-pointnote 1 | ≤20g | ≤300g | ≤700g | ||
| Wiederholbarkeit | ±5% (50%Loaded) | ||||
| Consistencynote2 | ±10% (Reihe des gleichen Modells) | ||||
| Hysterese | +15% (RF+ - RF) /RF+ | ||||
| Haltbarkeit | > eine Millionmal | ||||
| Anfangswiderstand | >10MΩ (Nicht-geladen) | ||||
| Antwortzeit | < 1ms=""> | ||||
| Zusammenfassungs-Zeit | < 15ms=""> | ||||
| Prüfspannung | Typisches Wert DC 3.3V | ||||
| Betriebstemperatur | -20℃ - 60℃ | ||||
| EMS | Kein Erzeugnis | ||||
| ESD | Unempfindlichkeit | ||||
Datenbezugsblatt
|
Modell: DF9-40@500g |
Modell: DF9-40@2kg |
Modell: DF9-40@5kg |
Modell: DF9-40@10kg |
Modell: DF9-40@20kg |
|||||
| pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ |
| 0,05 | 34,87 | 0,2 | 11,20 | 0,5 | 8,66 | 1 | 4,38 | 2 | 4,85 |
| 0,1 | 14,87 | 0,4 | 6,07 | 1 | 4,68 | 2 | 3,05 | 4 | 3,67 |
| 0,2 | 7,39 | 0,6 | 4,31 | 1,5 | 3,60 | 3 | 2,50 | 6 | 3,06 |
| 0,25 | 6,14 | 0,8 | 3,43 | 2 | 3,11 | 4 | 2,20 | 8 | 2,73 |
| 0,3 | 5,19 | 1 | 2,97 | 2,5 | 2,78 | 5 | 2,00 | 10 | 2,55 |
| 0,4 | 4,37 | 1,2 | 2,67 | 3 | 2,55 | 6 | 1,85 | 12 | 2,43 |
| 0,5 | 3,77 | 1,4 | 2,48 | 3,5 | 2,36 | 7 | 1,76 | 14 | 2,36 |
| 1,6 | 2,30 | 4 | 2,17 | 8 | 1,70 | 16 | 2,31 | ||
| 1,8 | 2,19 | 4,5 | 1,98 | 9 | 1,63 | 18 | 2,27 | ||
| 2 | 2,08 | 5 | 1,83 | 10 | 1,60 | 20 | 2,23 | ||
